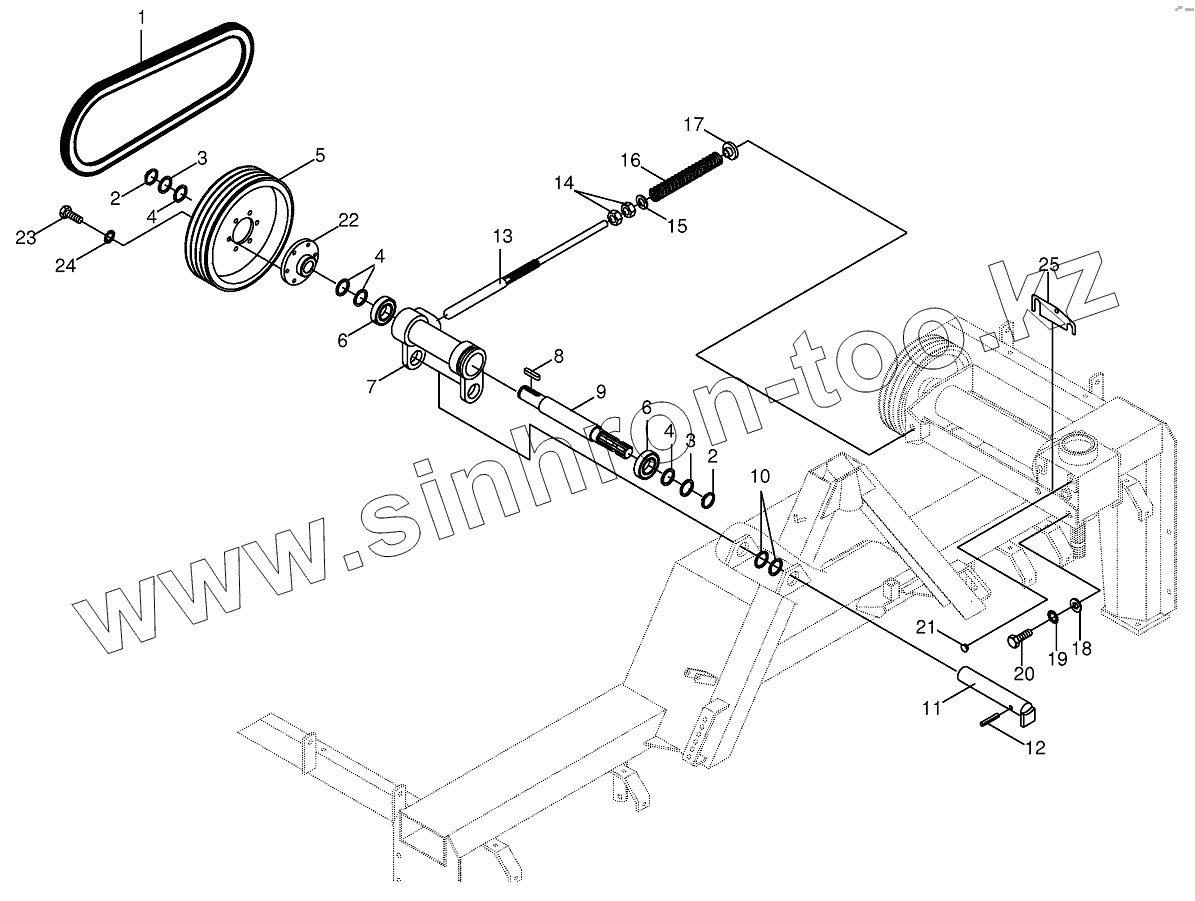

Каталог запасных частей к технике: KRONE EC 28/32P. V-belt pulley bearing

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

4

4

4

4

4

4

4

4

5

6

6

7

8

9

10

11

12

13

13

13

14

15

16

17

18

19

20

21

22

23

24

25

Позиция на иллюстрации	Заводской номер детали		Название детали
009215400	009215400		V-belt-1 Set = 4 pieces
1	009215010		V-belt-1 Set = 4 pieces
2	009115410		Circlip
3	009107271		Supporting disc
4	009111300		Shim ring
4	009111320		Shim ring
4	009111330		Shim ring
4	009111340		Shim ring
5	002509024		V-belt pulley
6	009305370		Grooved ball bearing
7	002541350		V-belt bearing
8	009151261		Fit-in key
9	002541370		Auxiliary P.T.O. stub shaft
10	009107300		Supporting disc
11	001400681		Pin
12	009127172		Roll pin
13	002540470		Guide rail
13	002540480		Guide rail
14	009082250		Hex nut
15	009105122		Washer
16	001466201		Pressure spring
17	001400730		Spacer bushing
18	009103620		Washer
19	009099121		Detent edged washer
20	009006730		Hex head bolt
21	009250100		Sealing plug
22	200303281		Hub
23	009006550		Hex head bolt
24	009099101		Detent edged washer
25	200311860		Spacer plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
