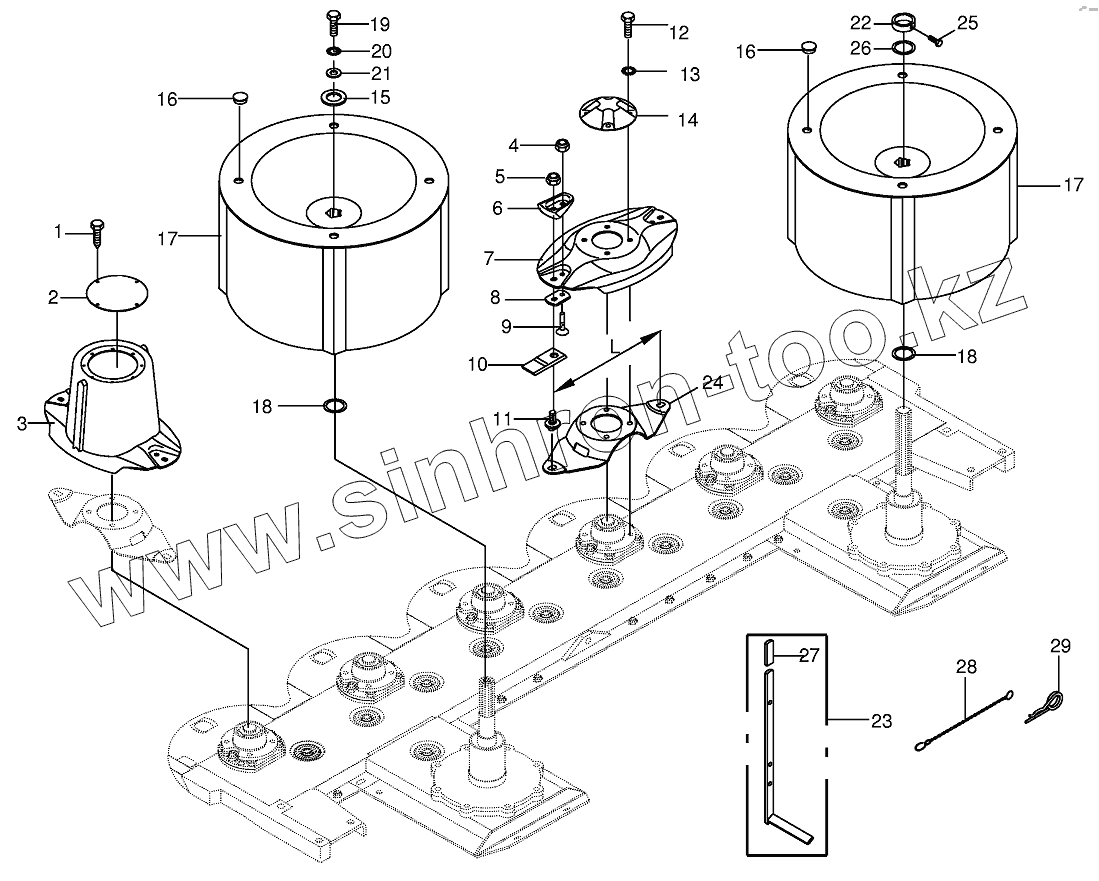

Каталог запасных частей к технике: KRONE EC 28/32P. Quick coupler/Swath drum - EasyCut 28P

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

8

9

10

10

10

11

12

13

14

15

16

16

17

17

18

18

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
009111330	009111330		Shim ring
009111340	009111340		Shim ring
1	009069490		Self-tapping screw
2	002530521		Cover
3	002535321		Mower drum
4	009087580		Locknut
5	009080560		Self-locking nut
6	002537430		Guard
7	002535312		Mower disc
8	002530423		Knife support
9	009040453		Countersunkscrew
10	001398883		Knife-left
10	001398893		Knife-right
11	002537450		Mower pin
12	009006370		Hex head bolt
13	009099091		Detent edged washer
14	002530470		Cover
15	001443453		Spacing washer
16	009250290		Sealing plug
17	002540503		Swath drum
18	009111361		Shim ring
19	009006560		Hex head bolt
20	009098001		Detent edged washer
21	009103590		Washer
22	009113201		Collar
23	002535180		Special key for blades
24	002530455		Knife support-dmAdm
25	009006160		Hex head bolt
26	009107271		Supporting disc
27	009250160		Handle
28	009226512		Chain
29	009171041		Spring clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
