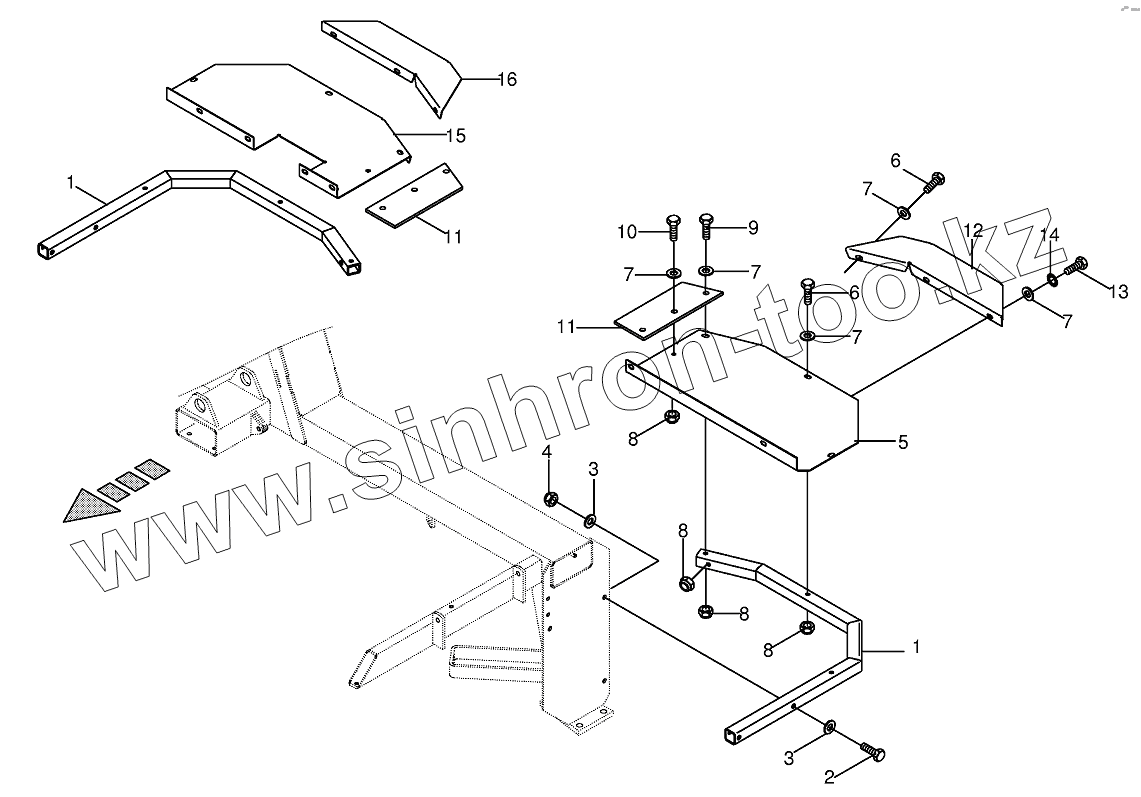

Каталог запасных частей к технике: KRONE EC 28/32P. Drum guard

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
5
5
5
6
6
7
7
7
7
7
8
8
8
8
9
10
11
11
11
11
12
12
12
13
14
15
15
15
16
16
16
Позиция на иллюстрации Заводской номер детали Название детали
002540331 002540331 Drum guard
1 002545620 Drum guard
2 009014530 Hex head bolt
3 009105061 Washer
4 009087010 Locknut
5 002545690 Drum guard-left
5 002545710 Drum guard-left
6 009014340 Hex head bolt
7 009103530 Washer
8 009087580 Locknut
9 009014360 Hex head bolt
10 009006360 Hex head bolt
11 002545650 Rubber bar
11 002545680 Rubber bar
12 002545730 Drum guard-left
12 002545750 Drum guard-left
13 009006320 Hex head bolt
14 009099091 Detent edged washer
15 002545700 Drum guard-right
15 002545720 Drum guard-right
16 002545740 Drum guard-right
16 002545760 Drum guard-right
