Каталог запасных частей к технике: KRONE EC 28/32M. Blade quick coupler

Тип техники

Марка

Модель

Схема

1

2

2

3

3

4

4

5

5

6

7

8

9

10

11

12

13

13

13

14

15

15

16

17

18

19

20

21

22

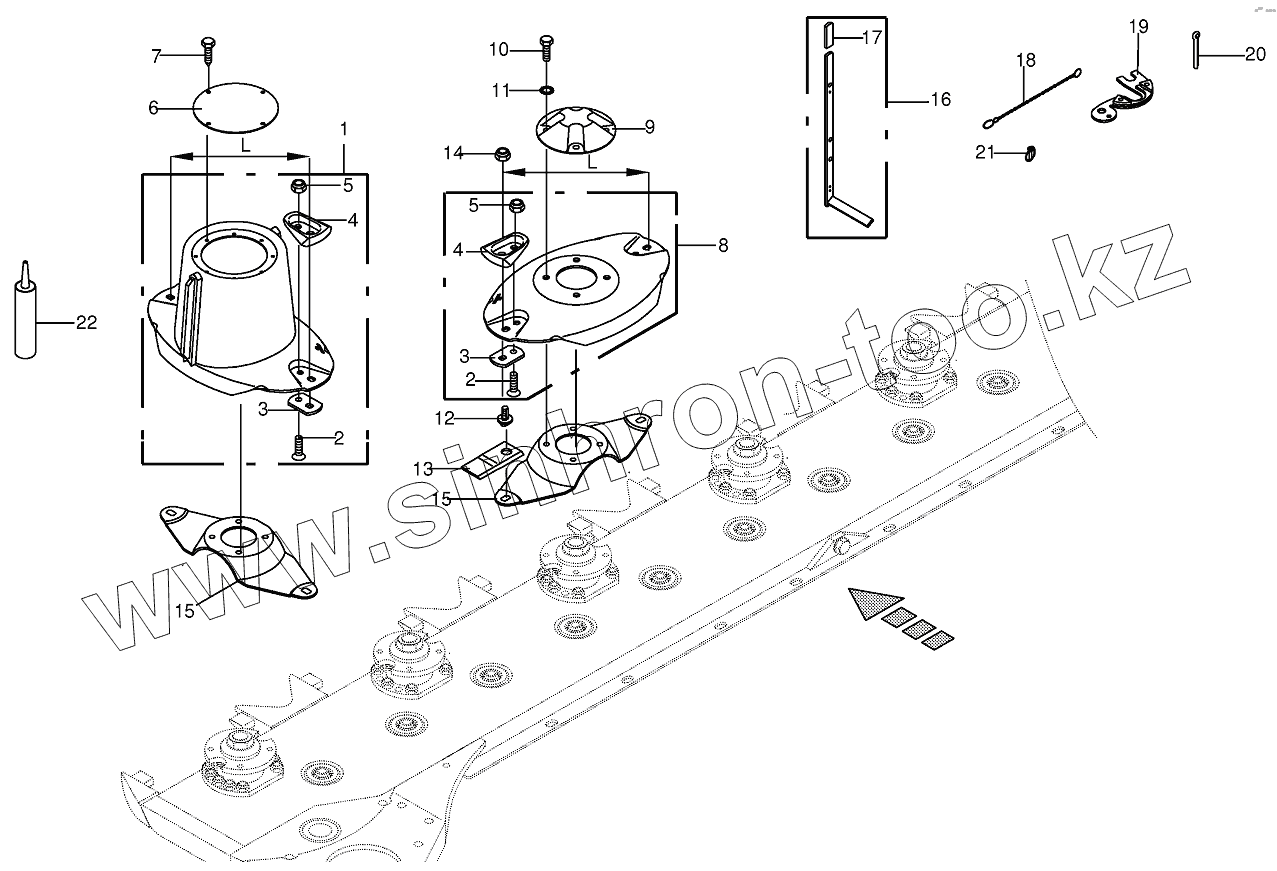

Позиция на иллюстрации	Заводской номер детали		Название детали
1	200313110		Mower drum
2	009040453		Countersunkscrew
3	002530423		Knife support
4	002537431		Guard
5	009087580		Locknut
6	002530521		Cover
7	009069490		Self-tapping screw
8	200310620		Mower disc
9	002530470		Cover
10	009006370		Hex head bolt
11	009099091		Detent edged washer
12	002537450		Mower pin
13	001398883		Knife-left
13	001398893		Knife-right
14	009080560		Self-locking nut
15	200361690		Blade carrier L=356 with edge
16	002535180		Special key for blades
17	009250160		Handle
18	900003380		Chain
19	200310070		Gauge
20	009120661		Cotter pin
21	009170002		Linch pin
22	009402360		Sealant-silicone-free

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
