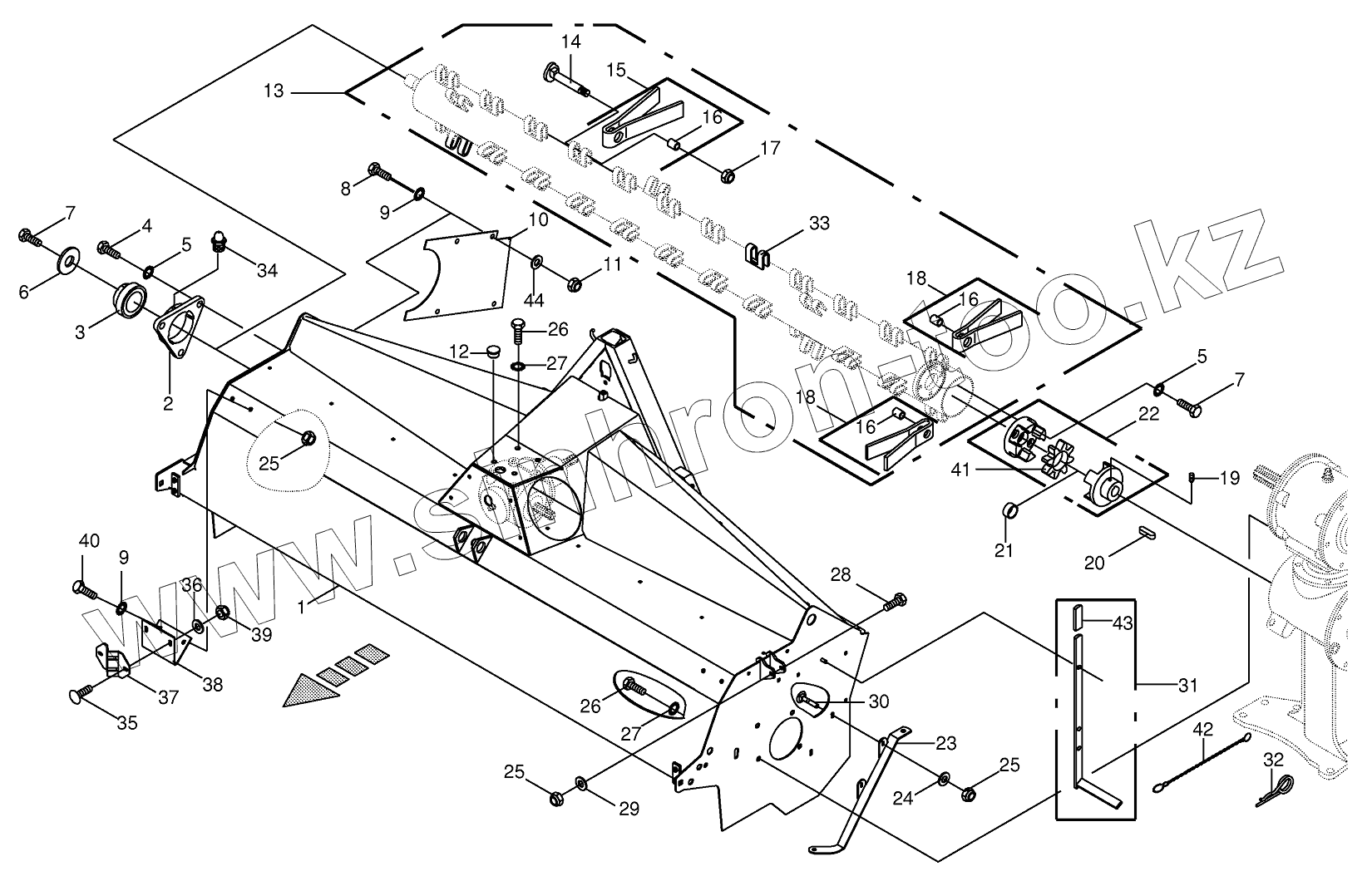

Каталог запасных частей к технике: KRONE EC 28/32CV. Tine conditioner housing/tine conditiner

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
2
3
4
5
5
6
7
7
8
9
9
10
11
12
13
13
13
14
15
16
16
16
17
18
18
19
20
21
22
23
24
25
25
25
26
26
27
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
Позиция на иллюстрации Заводской номер детали Название детали
1 002566889 Tine conditioner housing
1 002568209 Tine conditioner housing
2 009340480 Flange bearing-incl. bearing, grease nipple
3 009346180 Grooved ball bearing
4 009006580 Hex head bolt
5 009099101 Detent edged washer
6 009106420 Washer
7 009006560 Hex head bolt
8 009006340 Hex head bolt
9 009099091 Detent edged washer
10 002552862 Plate
11 009087580 Locknut
12 009250080 Sealing plug
13 002555025 Tine rotor shaft
13 002555005 Tine rotor shaft
14 002505004 Tine axle
15 002557440 Tine-inside
16 009357160 Clamp bush
17 009087161 Locknut
18 002534711 Tine-outside
19 009057550 Threaded pin
20 009150160 Fit-in key
21 002555011 Bushing
22 009400822 Rotex-clutch
23 002566861 Reinforcement
24 009103530 Washer
25 009087580 Locknut
26 009006730 Hex head bolt
27 009099121 Detent edged washer
28 009014380 Hex head bolt
29 009103611 Washer
30 009048501 Coach bolt
31 002535180 Special key for blades
32 009171041 Spring clip
33 002552422 Tine bar
34 009191070 Grease niple
35 009047301 Coach bolt
36 009106030 Washer
37 001466052 Illumination support-front
38 002541680 Support
39 009087060 Locknut
40 009006320 Hex head bolt
41 009402181 Rotex plastic part
42 009226512 Chain
43 009250160 Handle
44 009103530 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
