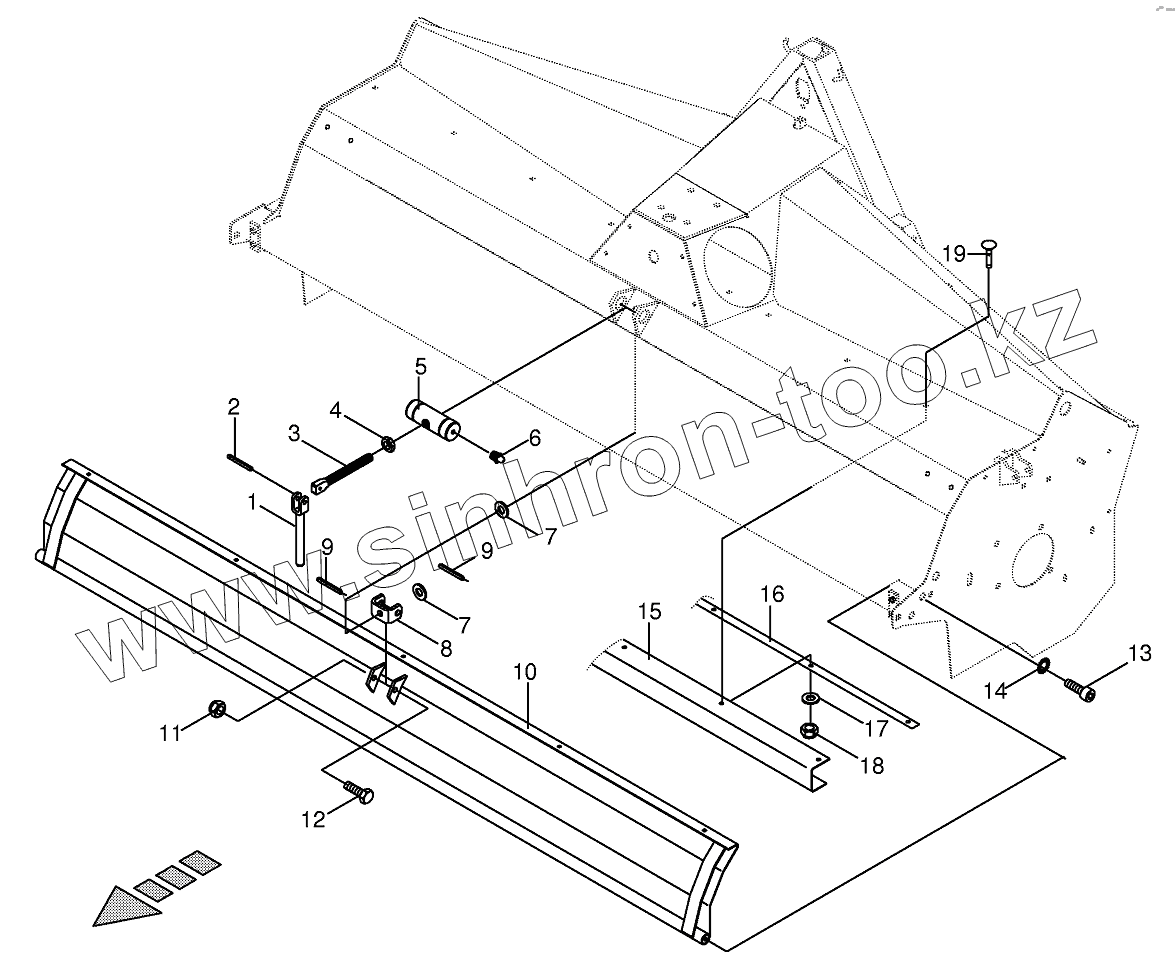

Каталог запасных частей к технике: KRONE EC 28/32CV. Chequered plate

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
7
8
9
9
10
10
10
11
12
13
14
15
15
15
16
16
16
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 00620573 Handle
2 009126712 Roll pin
3 002535161 Spindle
4 009085251 Hex nut-low form
5 002503732 Coupling female
6 009191050 Grease niple
7 009105122 Washer
8 002535151 U-bow
9 009126701 Roll pin
10 002566904 Chequered plate
10 002534233 Chequered plate
11 009087161 Locknut
12 009003491 Hex head bolt
13 009032051 Allen screw
14 009099041 Detent edged washer
15 002562232 Plastic cloth
15 002562212 Plastic cloth
16 002562241 Clamping strap
16 002562221 Clamping strap
17 009106030 Washer
18 009087060 Locknut
19 009049512 Coach bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
