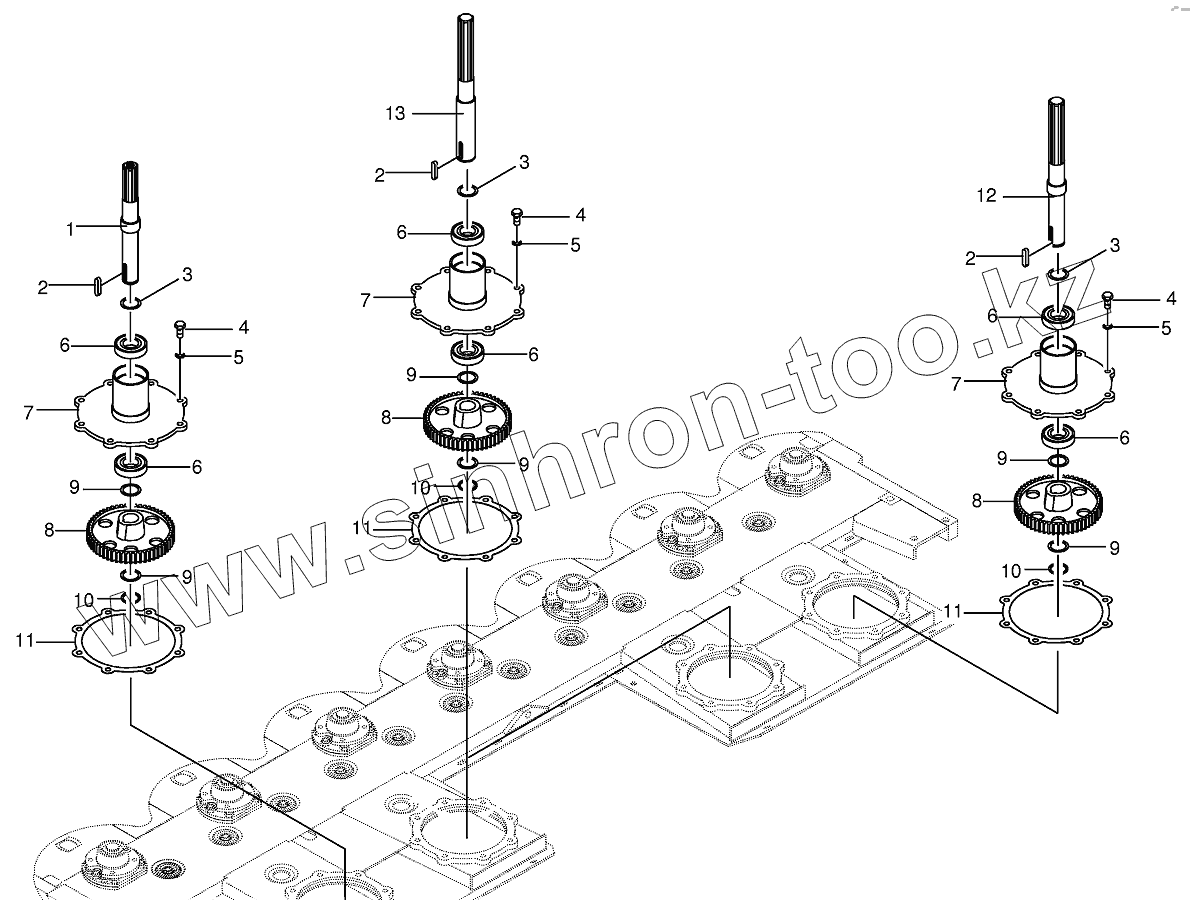

Каталог запасных частей к технике: KRONE EC 27/32. Cutting bar with flange

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
3
3
3
4
4
4
5
5
5
6
6
6
6
6
6
7
7
7
8
8
8
9
9
9
9
9
9
9
9
9
9
10
10
10
11
11
11
12
13
Позиция на иллюстрации Заводской номер детали Название детали
1 002541310 Drive shaft
2 009151241 Fit-in key
3 009111300 Shim ring
3 009111320 Shim ring
3 009111330 Shim ring
3 009111340 Shim ring
4 009006550 Hex head bolt
5 009099101 Detent edged washer
6 009305370 Grooved ball bearing
7 002540280 Flange
8 002540000 Spur gear
9 009111300 Shim ring
9 009111320 Shim ring
9 009111330 Shim ring
9 009111340 Shim ring
9 009111361 Shim ring
10 009115410 Circlip
11 002540270 Gasket
12 001518720 Drive shaft
13 002540260 Drive shaft
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
