Каталог запасных частей к технике: KRONE EC32CV/32CV-F. Gearbox - ccw rotating Red

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

4

5

5

6

6

7

7

7

7

8

9

10

10

11

12

13

14

15

16

18

20

21

22

23

24

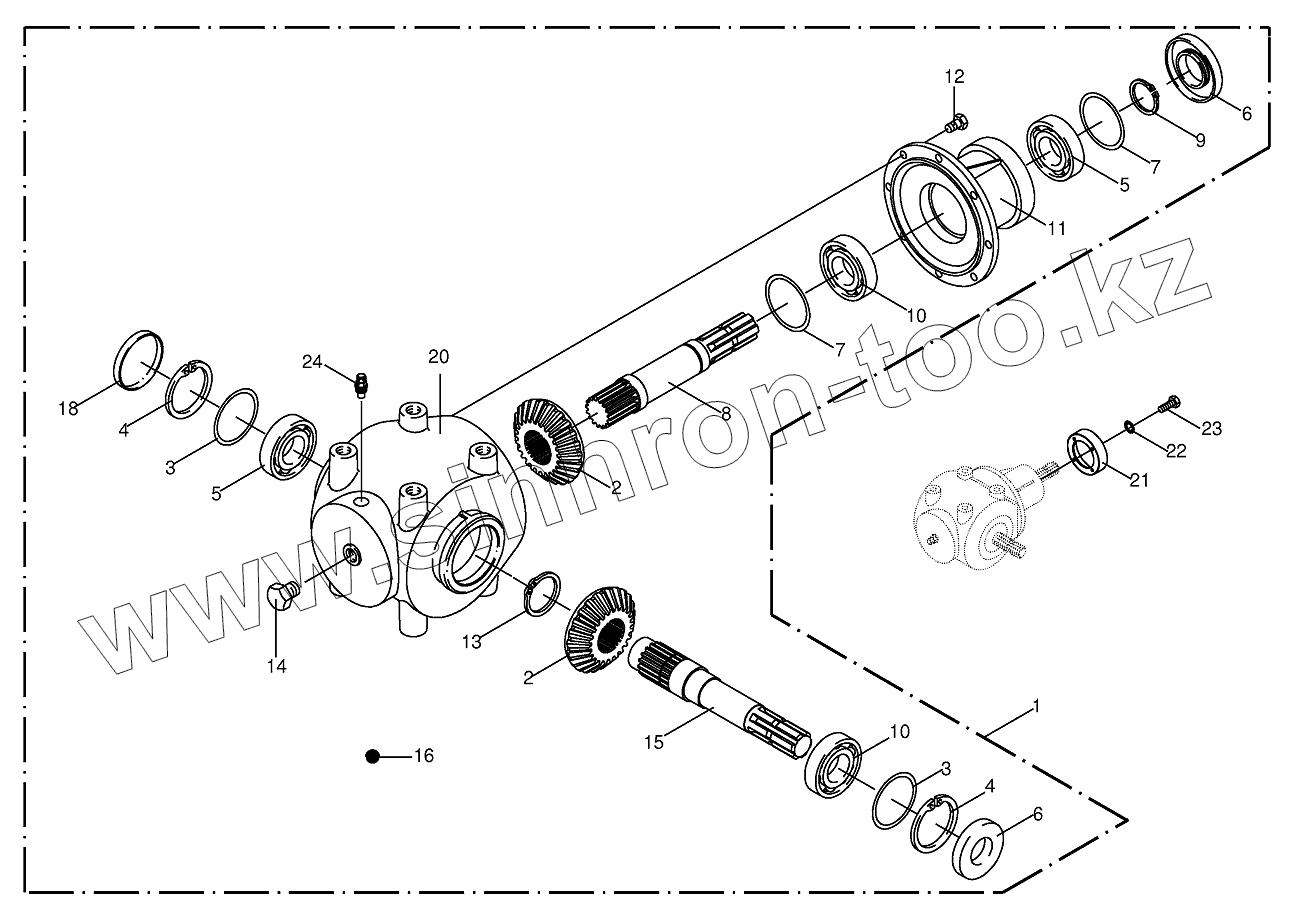

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002567022		L-Gearbox-cpl.
2	009557050		Bevel wheel
3	009109630		Shim ring
3	009109640		Shim ring
4	009116730		Circlip
5	009301380		Grooved ball bearing
6	009360151		Radial-shaft sealing ring
7	009108900		Shim ring
7	009108910		Shim ring
8	009557060		Shaft
9	009115450		Circlip
10	009321070		Taper roller bearing
11	009557070		Gearbox housing
12	009006340		Hex head bolt
13	009115491		Circlip
14	009060080		Screw plug
15	009557990		Shaft
16	009261010		Oil-Id.-no.=1ltr
18	009252052		Sealing cap
20	009557040		Gearbox housing
21	002566753		Adapter flange
22	009099081		Detent edged washer
23	009002531		Hex head bolt
24	009198320		Breather

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
