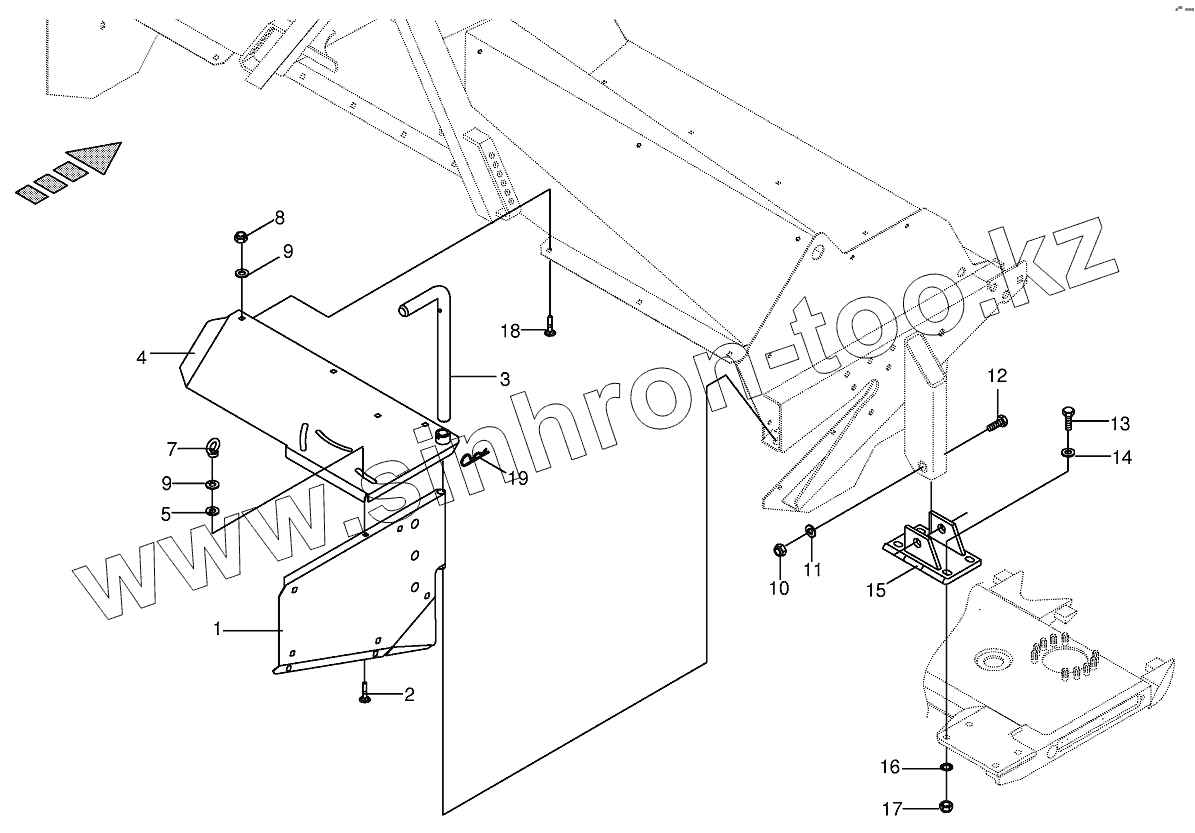

Каталог запасных частей к технике: KRONE EC28CV/32CV/32CV-F. Swathlaying

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

4

4

5

7

8

9

9

10

11

12

13

13

14

15

16

17

18

19

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002562720		Swath door-left
1	002562730		Swath door-right
2	009048823		Coach bolt
3	002566712		Pin
4	002568323		Wide swath cover-left
4	002568332		Wide swath cover-right
4	002566733		Wide swath cover-right
4	002566744		Wide swath cover-left
5	009103470		Washer
7	009095031		Lifting eye nut
8	009087580		Locknut
9	009106090		Washer
10	009087210		Locknut
11	009105122		Washer
12	009015120		Hex head bolt
13	009014510		Hex head bolt
13	009014540		Hex head bolt
14	009105061		Washer
15	002536230		Plate
16	009099101		Detent edged washer
17	009087010		Locknut
18	009048501		Coach bolt
19	009171070		Spring clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
