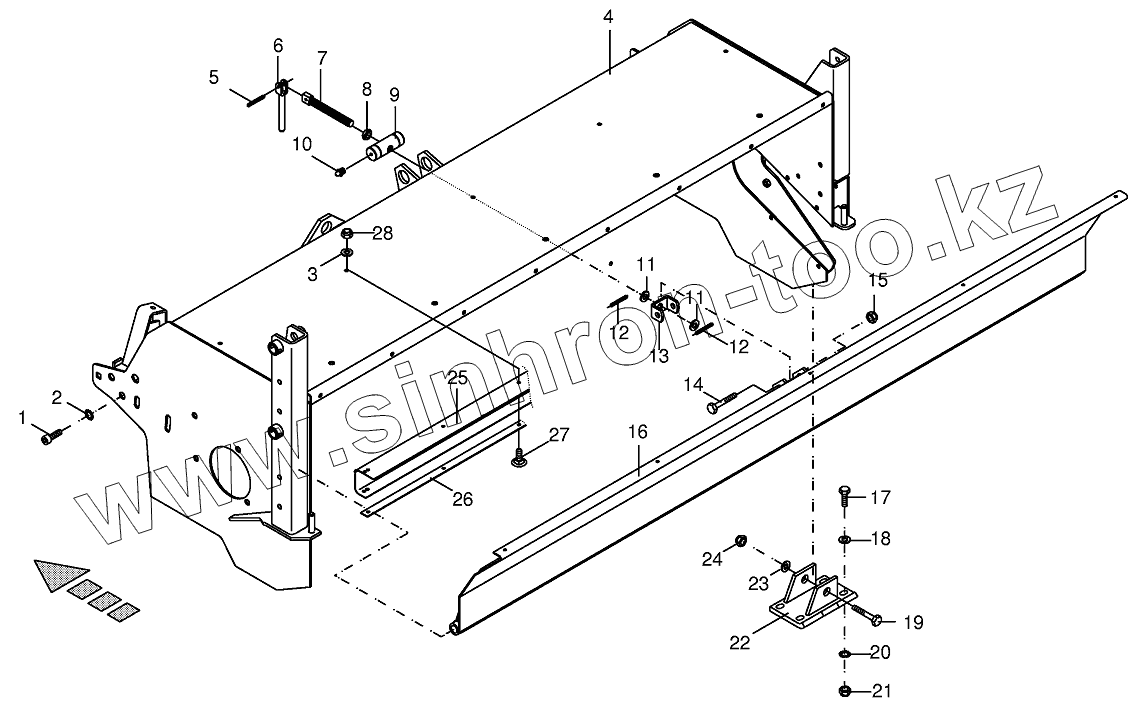

Каталог запасных частей к технике: KRONE EC280CV/320CV/C280CRI. Tine conditioner housing/hequered plate

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

11

11

12

12

13

14

15

16

16

17

17

18

19

20

21

22

23

24

25

25

26

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009032051		Allen screw
2	009099041		Detent edged washer
3	009106030		Washer
4	002534016		Tine conditioner housing
4	002536016		Tine conditioner housing
5	009126712		Roll pin
6	000620573		Handle
7	002535161		Spindle
8	009082250		Hex nut
9	002503732		Coupling female
10	009191050		Grease niple
11	009105122		Washer
12	009126701		Roll pin
13	002535151		U-bow
14	009003491		Hex head bolt
15	009087161		Locknut
16	002566904		Chequered plate
16	002534233		Chequered plate
17	009014510		Hex head bolt
17	009006570		Hex head bolt
18	009105061		Washer
19	009015120		Hex head bolt
20	009099101		Detent edged washer
21	009087010		Locknut
22	002536230		Plate
23	009105122		Washer
24	009087210		Locknut
25	002562232		Plastic cloth
25	002562212		Plastic cloth
26	002562241		Clamping strap
26	002562221		Clamping strap
27	009049512		Coach bolt
28	009087060		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
