Каталог запасных частей к технике: KRONE EC280CV/320CV/C280CRI. Spring compensation/Hydraulics

Тип техники

Марка

Модель

Схема

1

2

3

4

5

6

7

7

8

10

11

11

12

13

14

15

16

18

19

21

22

23

24

25

26

27

28

29

30

31

32

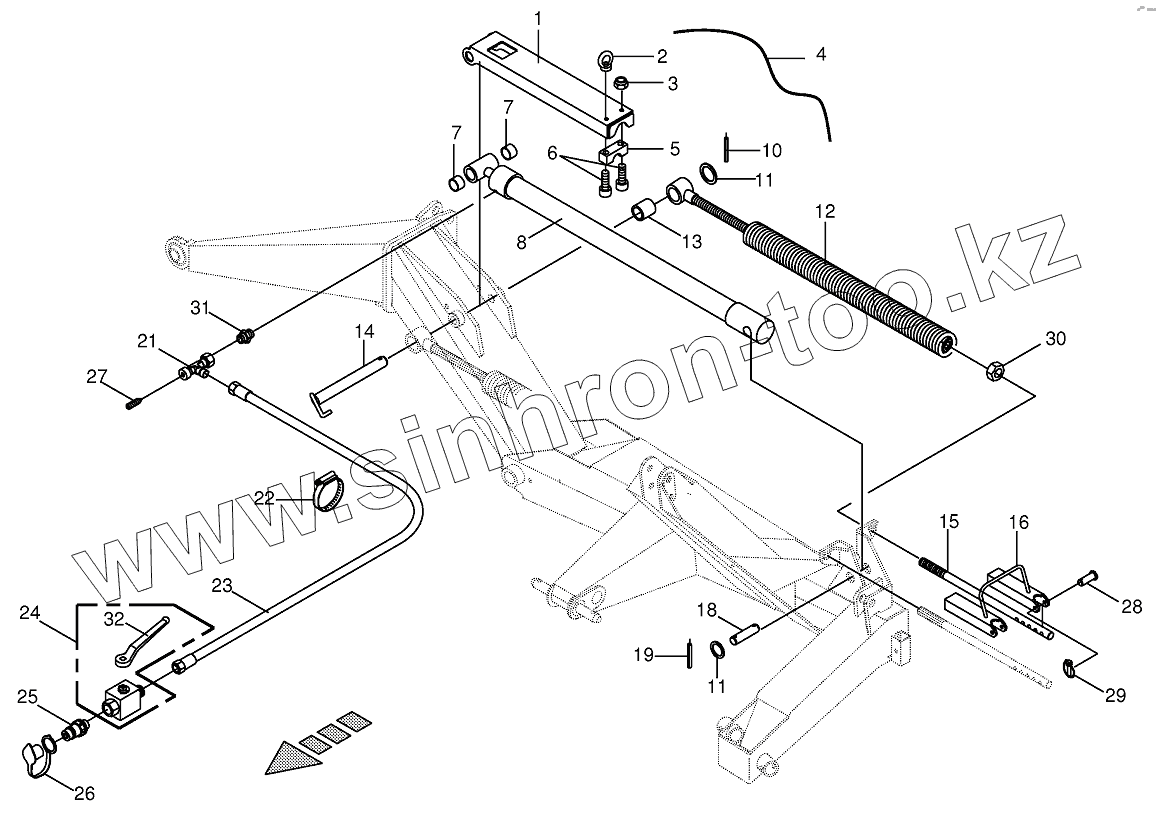

Позиция на иллюстрации	Заводской номер детали		Название детали
009187940	009187940		Sealing set
009193760	009193760		Collar nut
1	002539305		Ratchet
2	009095020		Lifting eye nut
3	009087580		Locknut
4	001444152		Plastic cable
5	002535090		Clamp
6	009031100		Allen screw
7	009349200		Bearing bush
8	009184841		Hydraulic cylinder
10	009127162		Roll pin
11	009105152		Washer
12	002533822		Tension spring
13	009349010		Bearing bush
14	002539201		Pin
15	002539282		Drawbar
16	002534402		Clamping bracket
18	001294521		Pin
19	009126721		Roll pin
21	009212340		Adjustable restrictor
22	009240050		Tube clip
23	009210191		High pressure hose line
24	009196030		Ball cock
25	009211450		Connector plug
26	009211711		Dust cap-red
27	009199510		Adjusting screw
28	009160310		Pin with small head
29	009170041		Linch pin
30	009080311		Hex nut
31	009196300		Male connector
32	009211230		Hand lever

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
