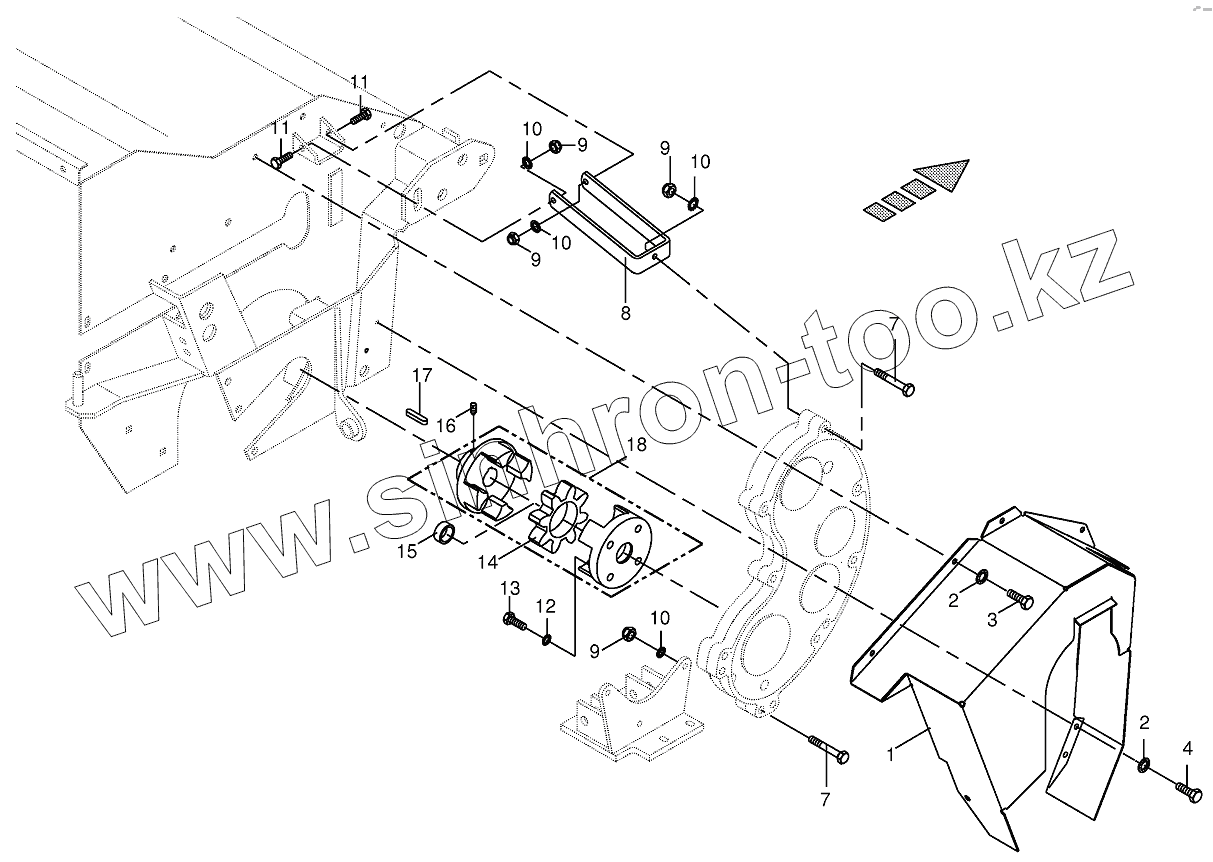

Каталог запасных частей к технике: KRONE EC280CV/320CV/280CR. Accessories- for rollergearbox (upper)

Тип техники

Марка

Модель

Схема

1

2

2

3

4

7

7

8

9

9

9

9

10

10

10

10

11

11

12

13

14

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002580251		Guard plate
2	009099081		Detent edged washer
3	009006140		Hex head bolt
4	009002531		Hex head bolt
7	009014360		Hex head bolt
8	002580522		Gearbox support
9	009087580		Locknut
10	009099091		Detent edged washer
11	009006360		Hex head bolt
12	009099101		Detent edged washer
13	009006560		Hex head bolt
14	009402181		Rotex plastic part
15	002555011		Bushing
16	009057550		Threaded pin
17	009150390		Fit-in key
18	009400822		Rotex-clutch

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
