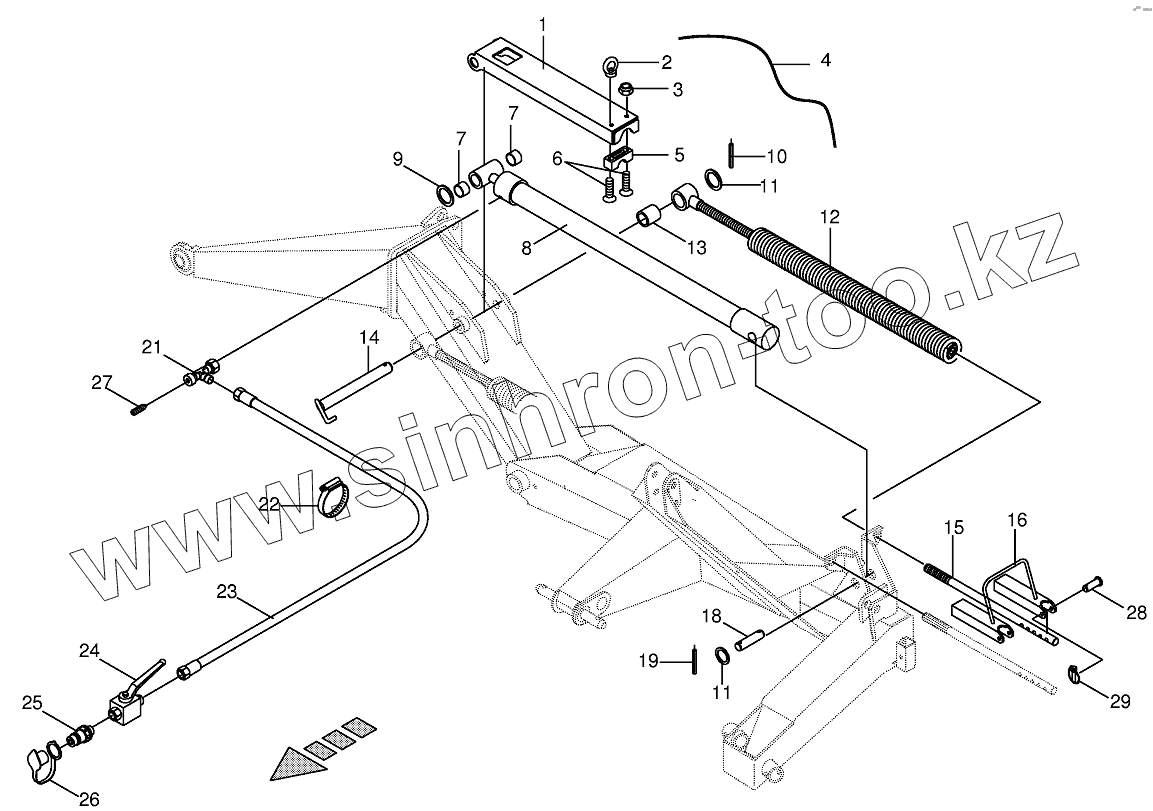

Каталог запасных частей к технике: KRONE EC280CV/320CV. Spring compensation/Hydraulics

Тип техники

Марка

Модель

Схема

1

2

3

4

5

5

6

6

7

7

8

9

10

11

11

12

13

14

15

16

18

19

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
009193760	009193760		Collar nut
009187940	009187940		Sealing set
1	002539301		Ratchet
2	009095020		Lifting eye nut
3	009087580		Locknut
4	001444151		Plastic cable
5	009251280		Tube clamp-2 halves
5	009251500		Tube clamp-2 halves
6	009052551		Coach bolt
6	009048361		Coach bolt
7	009349200		Bearing bush
8	009184840		Hydraulic cylinder
9	009108651		Shim ring
10	009127162		Roll pin
11	009105152		Washer
12	002533821		Tension spring
13	009349010		Bearing bush
14	002539201		Pin
15	002539280		Drawbar
16	002534401		Clamping bracket
18	001294520		Pin
19	009126721		Roll pin
21	009212340		Adjustable restrictor
22	009240050		Tube clip
23	009210191		High pressure hose line
24	009196030		Ball cock
25	009211450		Connector plug
26	009211711		Dust cap-red
27	009199510		Adjusting screw
28	009160310		Pin with small head
29	009170041		Linch pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
