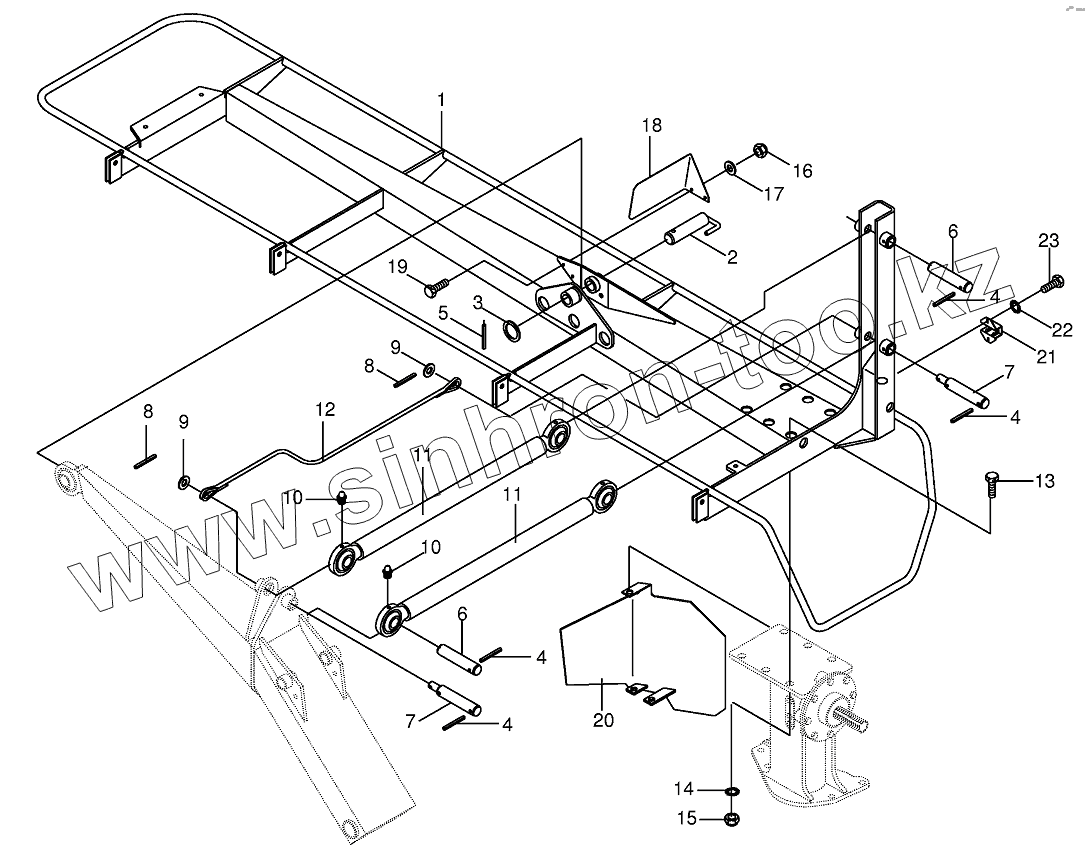

Каталог запасных частей к технике: KRONE EC280/320. Supporting beam

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
4
4
4
4
5
6
6
7
7
8
8
9
9
10
10
11
11
12
13
14
15
16
17
18
19
20
21
22
23
Позиция на иллюстрации Заводской номер детали Название детали
1 002530718 Supporting beam
1 002532318 Supporting beam
2 002533951 Pin
3 009108641 Shim ring
4 009127142 Roll pin
5 009127162 Roll pin
6 002553040 Pin
7 002531821 Pin
8 009126701 Roll pin
9 009103270 Washer
10 009191080 Grease niple
11 002531621 Upper link-incl. grease nipple
12 002531891 Chain haulage
13 009014910 Hex head bolt
14 009099121 Detent edged washer
15 009087161 Locknut
16 009087060 Locknut
17 009104130 Washer
18 002534650 Decal support
19 009006140 Hex head bolt
20 002534602 Baffle-left
21 001459123 Illumination support-back
22 009099081 Detent edged washer
23 009006120 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
