Каталог запасных частей к технике: KRONE EC280/320. Cutter bar with quick coupler

Тип техники

Марка

Модель

Схема

1

2

3

4

4

4

4

5

6

6

7

8

9

9

9

10

10

11

12

13

14

15

16

17

18

19

19

19

20

20

21

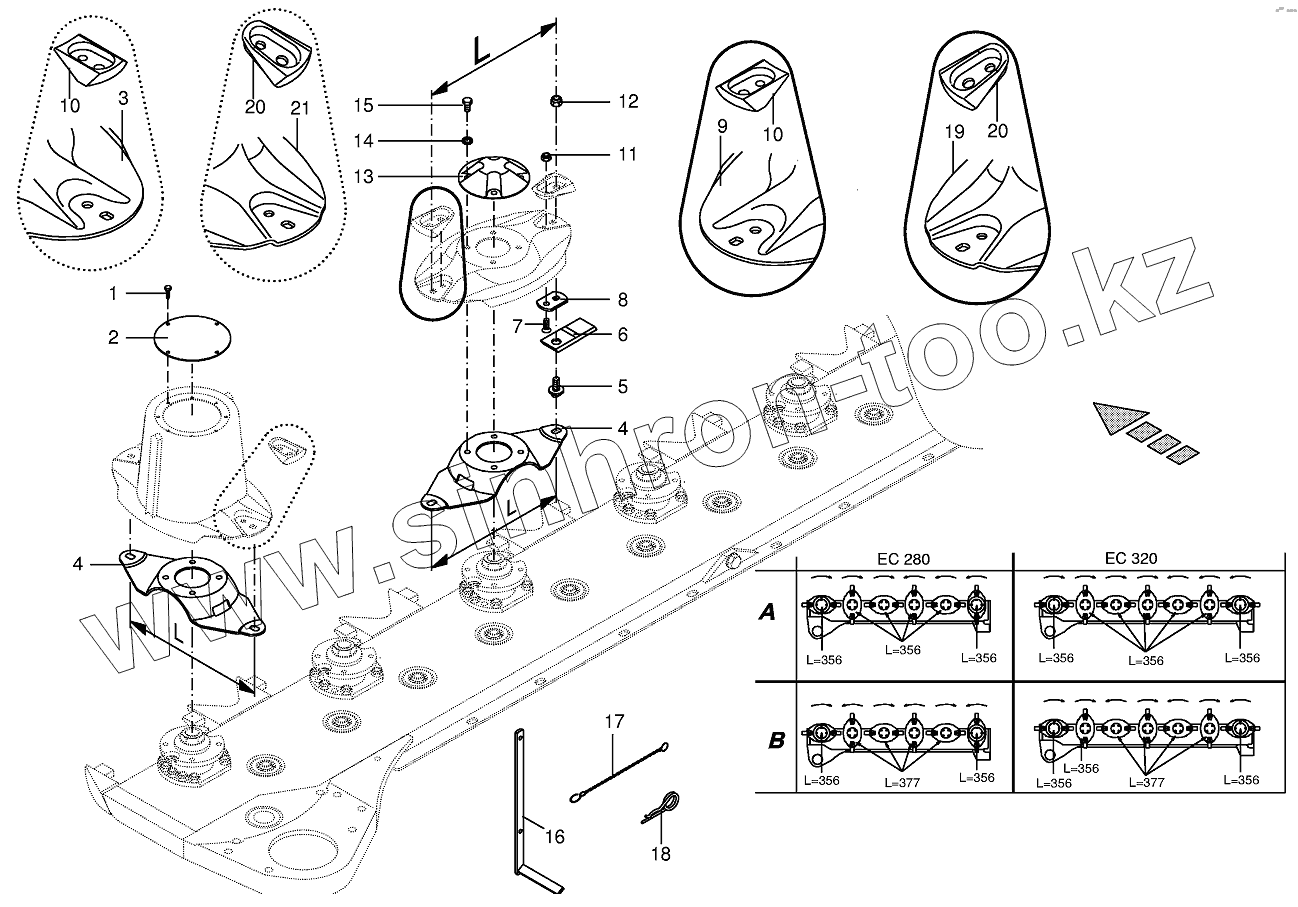

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009069480		Self-tapping screw
2	002530521		Cover
3	002535020		Mower drum
4	002530455		Knife support-dmAdm
4	002530465		Knife support-dmBdm
4	002530455		Knife support-dmAdm
5	002531083		Mower pin
6	001398883		Knife-left
6	001398893		Knife-right
7	009040453		Countersunkscrew
8	002530423		Knife support
9	002535000		Mower disc
9	002530403		Mower disc
9	002535000		Mower disc
10	002530432		Guard
11	009087580		Locknut
12	009087010		Locknut
13	002530470		Cover
14	009099091		Detent edged washer
15	009006370		Hex head bolt
16	002563901		Special key for blades
17	009226512		Chain
18	009171041		Spring clip
19	002535312		Mower disc
19	002535302		Mower disc
19	002535312		Mower disc
20	002535432		Guard
21	002535321		Mower drum

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
