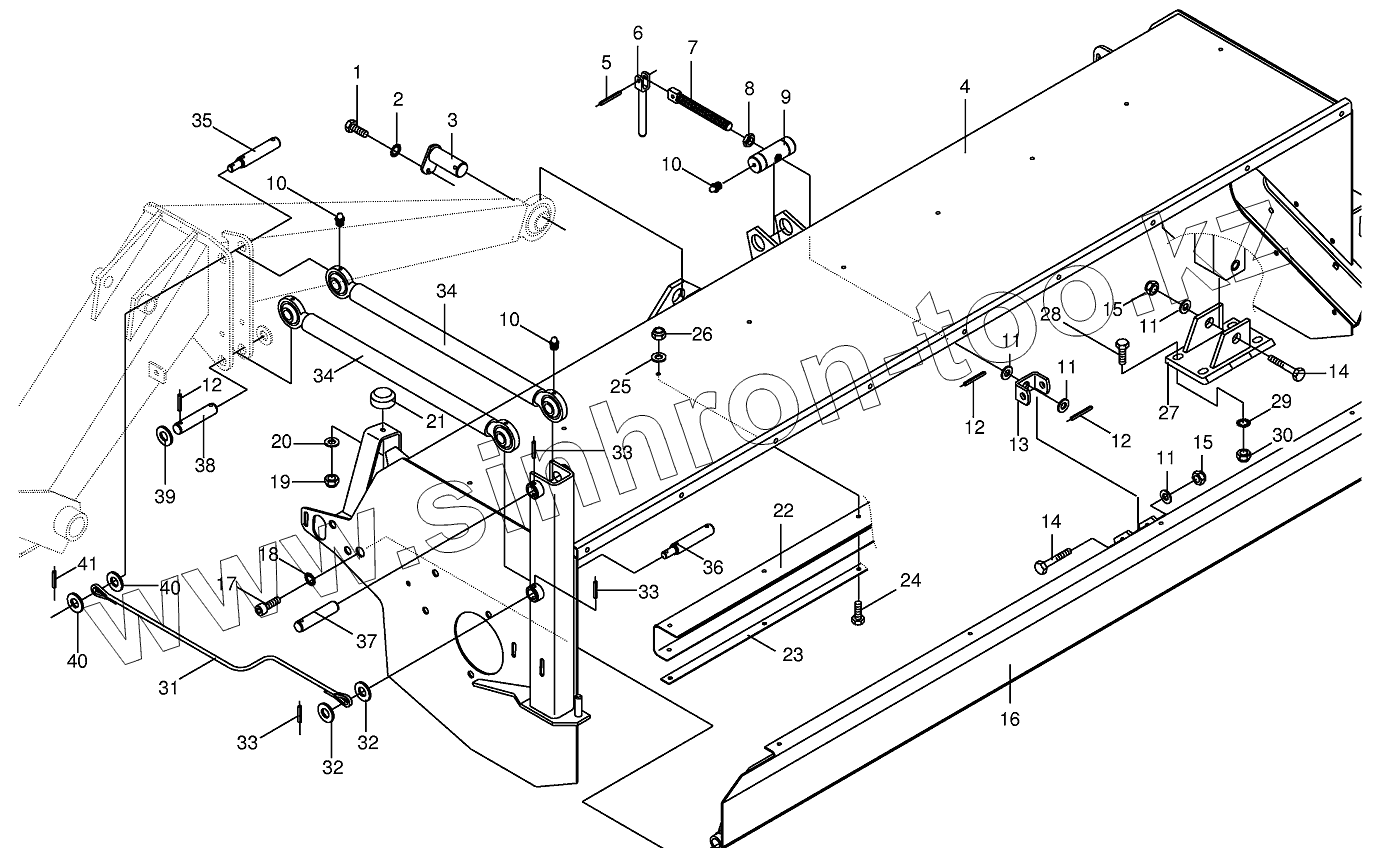

Каталог запасных частей к технике: KRONE EC270CV/320CV. Tine conditioner housing

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

6

7

8

9

10

10

10

11

11

11

11

12

12

12

13

14

14

15

15

16

16

17

18

19

20

21

22

22

23

23

24

25

26

27

28

29

29

30

31

32

32

33

33

33

34

34

35

36

37

38

39

40

40

41

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009006340		Hex head bolt
2	009099091		Detent edged washer
3	002536430		Pin
4	002536010		Tine conditioner housing
4	002534010		Tine conditioner housing
5	009126712		Roll pin
6	000620571		Handle
7	002535161		Spindle
8	009082250		Hex nut
9	002503730		Coupling female
10	009191050		Grease niple
11	009105122		Washer
12	009126701		Roll pin
13	002535151		U-bow
14	009015120		Hex head bolt
15	009087210		Locknut
16	002535101		Chequered plate
16	002562101		Chequered plate
17	009032050		Allen screw
18	009099041		Detent edged washer
19	009087580		Locknut
20	009104140		Washer
21	009242610		Rubber pad
22	002562210		Plastic cloth
22	002562230		Plastic cloth
23	002562220		Clamping strap
23	002562240		Clamping strap
24	009006140		Hex head bolt
25	009106030		Washer
26	009087060		Locknut
27	002536230		Plate
28	009014510		Hex head bolt
29	009105061		Washer
29	009099101		Detent edged washer
30	009087010		Locknut
31	002531830		Chain haulage
32	009106531		Washer
33	009126721		Roll pin
34	002536190		Upper link
35	002531821		Pin
36	002534520		Pin
37	002553040		Pin
38	001530880		Pin
39	009108440		Shim ring
40	009105141		Washer
41	009127142		Roll pin

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
