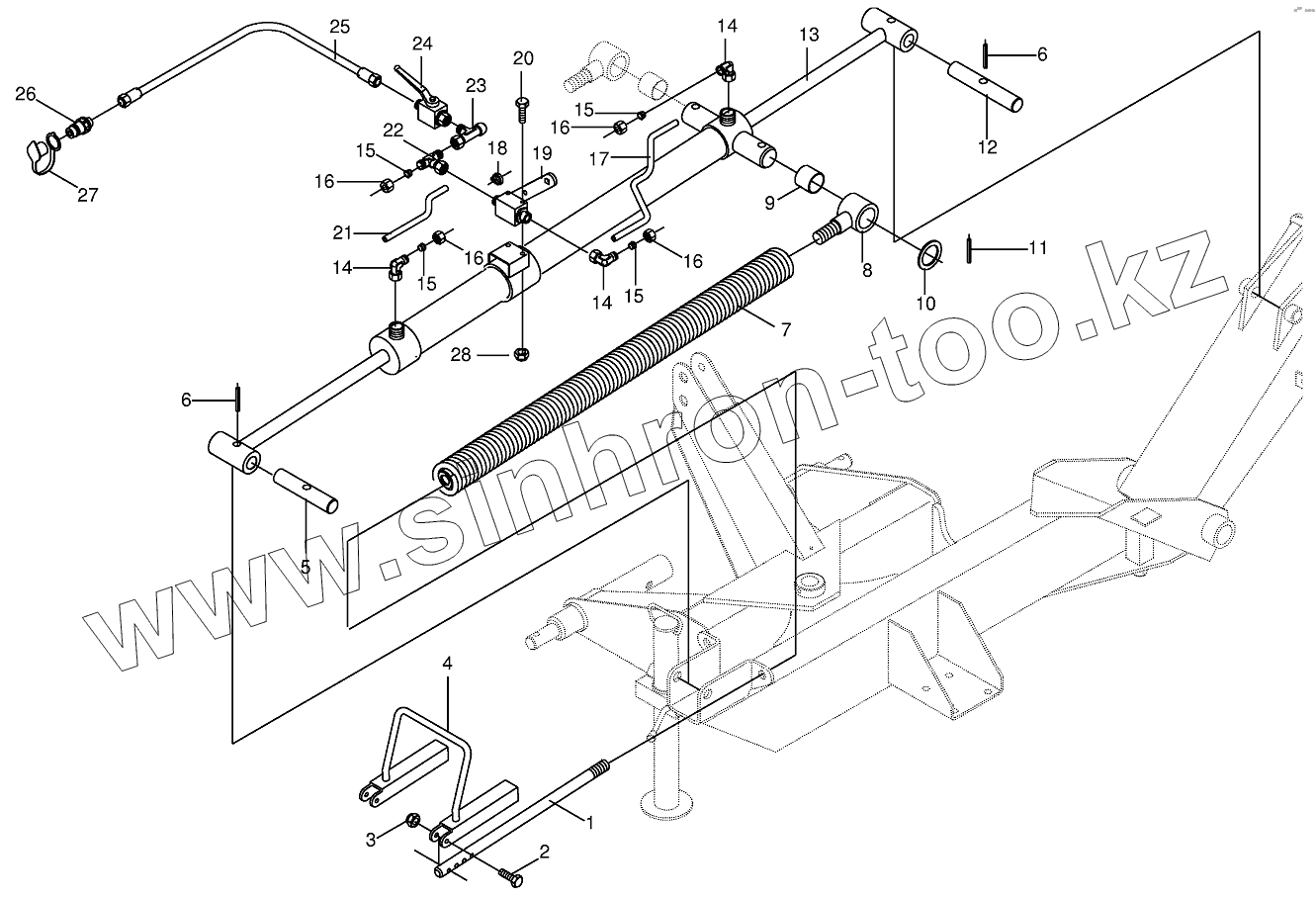

Каталог запасных частей к технике: KRONE EC270CV/320CV. Spring compensation/Hydraulics

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

6

7

7

8

9

10

11

12

13

13

14

14

14

15

15

15

15

16

16

16

16

17

18

19

20

21

22

23

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002531790		Guide rod
1	002533710		Guide rod
2	009014211		Hex head bolt
3	009087060		Locknut
4	002531910		Clamping bracket
5	002531450		Pin
6	009126752		Roll pin
7	002533730		Tension spring
7	001451562		Tension spring
8	002512411		Threaded piece
9	009349010		Bearing bush
10	009108651		Shim ring
11	009126721		Roll pin
12	002531660		Pin
13	009184470		Hydraulic cylinder
13	009187930		Sealing set
14	009210671		Angle lug
15	009210461		Cutting ring
16	009212060		Nozzle disc cap
17	002535651		Hydraulic line
18	009208910		Spring
19	009197510		Ball cock
20	009002440		Hex head bolt
21	002535640		Hydraulic line
22	009210771		T-connector
23	009212340		Adjustable restrictor
23	009193760		Collar nut
24	009196030		Ball cock
25	009210191		High pressure hose line
26	009211450		Connector plug
27	009211711		Dust cap-red
28	009087041		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
