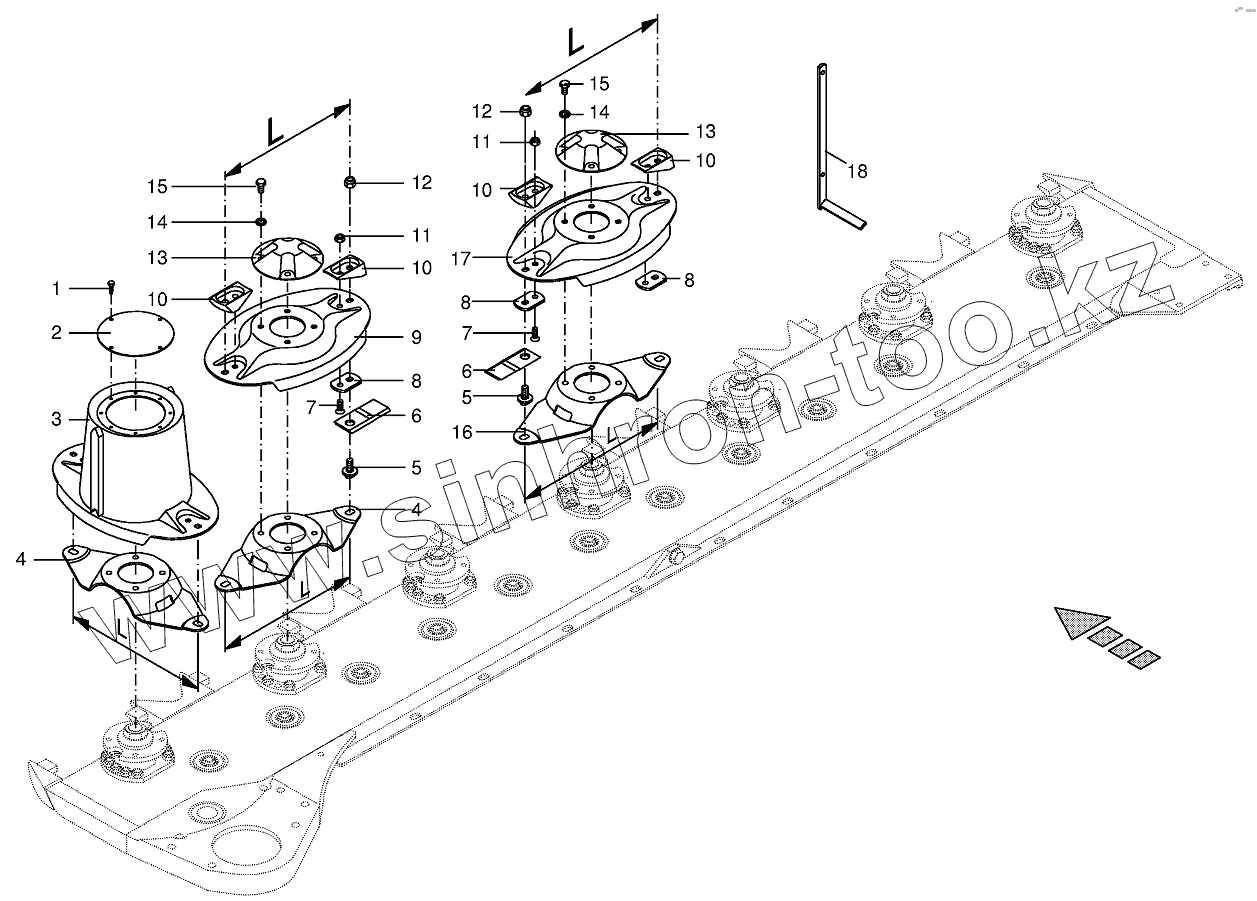

Каталог запасных частей к технике: KRONE EC270CV/320CV. Cutter bar with quick coupler

Тип техники

Марка

Модель

Схема

1

2

3

4

4

5

5

6

6

6

7

7

8

8

8

9

10

10

10

10

11

11

12

12

13

13

14

14

15

15

16

17

18

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009069480		Self-tapping screw
2	002530521		Cover
3	002535020		Mower drum
4	002530451		Knife support
5	002531080		Mower pin
6	001398880		Knife-left
6	001398890		Knife-right
7	009040453		Countersunkscrew
8	002530421		Knife support
9	002535000		Mower disc
10	002530431		Guard
11	009087580		Locknut
12	009087010		Locknut
13	002530470		Cover
14	009099091		Detent edged washer
15	009006360		Hex head bolt
16	002530461		Knife support
17	002530401		Mower disc
18	002563900		Special key for blades

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
