Каталог запасных частей к технике: KRONE EasyFlow 3801. Frame

Тип техники

Марка

Модель

Схема

1

1

2

3

4

5

6

7

8

8

9

9

10

10

10

10

11

11

12

12

13

13

13

14

15

16

16

17

18

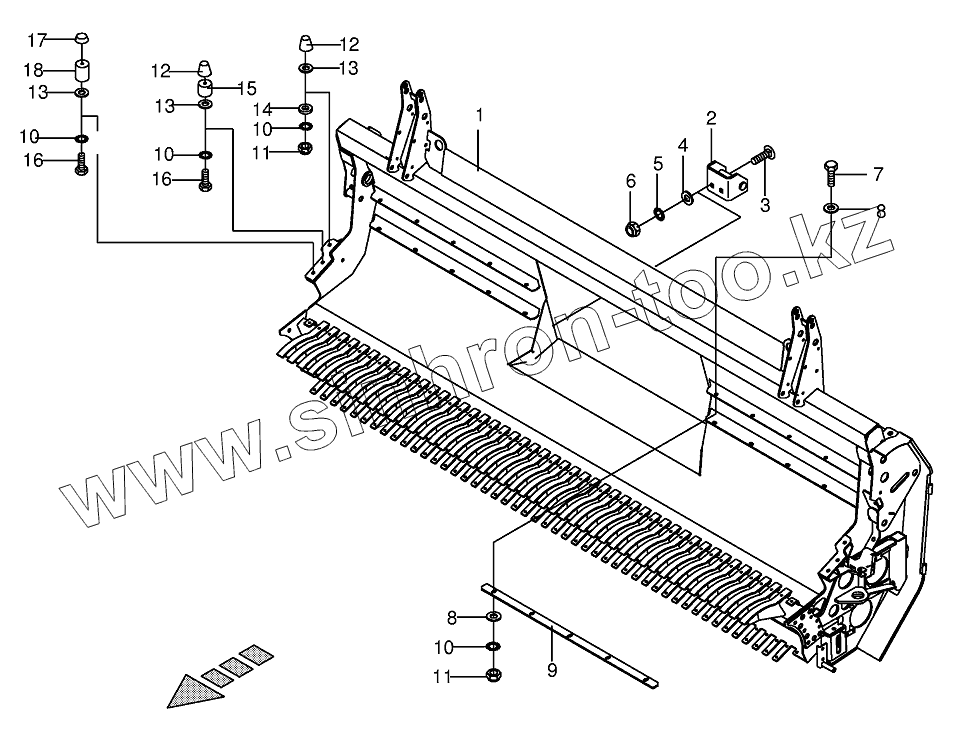

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002140722		Base frame
1	002140800		Base frame
2	002289830		Pendulum frame retainer
3	009048821		Coach bolt
4	009105061		Washer
5	009099101		Detent edged washer
6	009087010		Locknut
7	009006370		Hex head bolt
8	009103610		Washer
9	003507432		Scraper
9	003506512		Scraper
10	009099091		Detent edged washer
11	009087580		Locknut
12	009242360		Rubber pad
13	002140830		Washer
14	002140850		Washer
15	002140840		Intermediate piece-back
16	009006360		Hex head bolt
17	009242601		Rubber pad
18	002140820		Intermediate piece-front

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
