Каталог запасных частей к технике: KRONE EasyFlow 3801. Gearbox cpl.

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

3

4

4

4

5

5

6

7

7

8

9

10

11

12

12

12

13

14

15

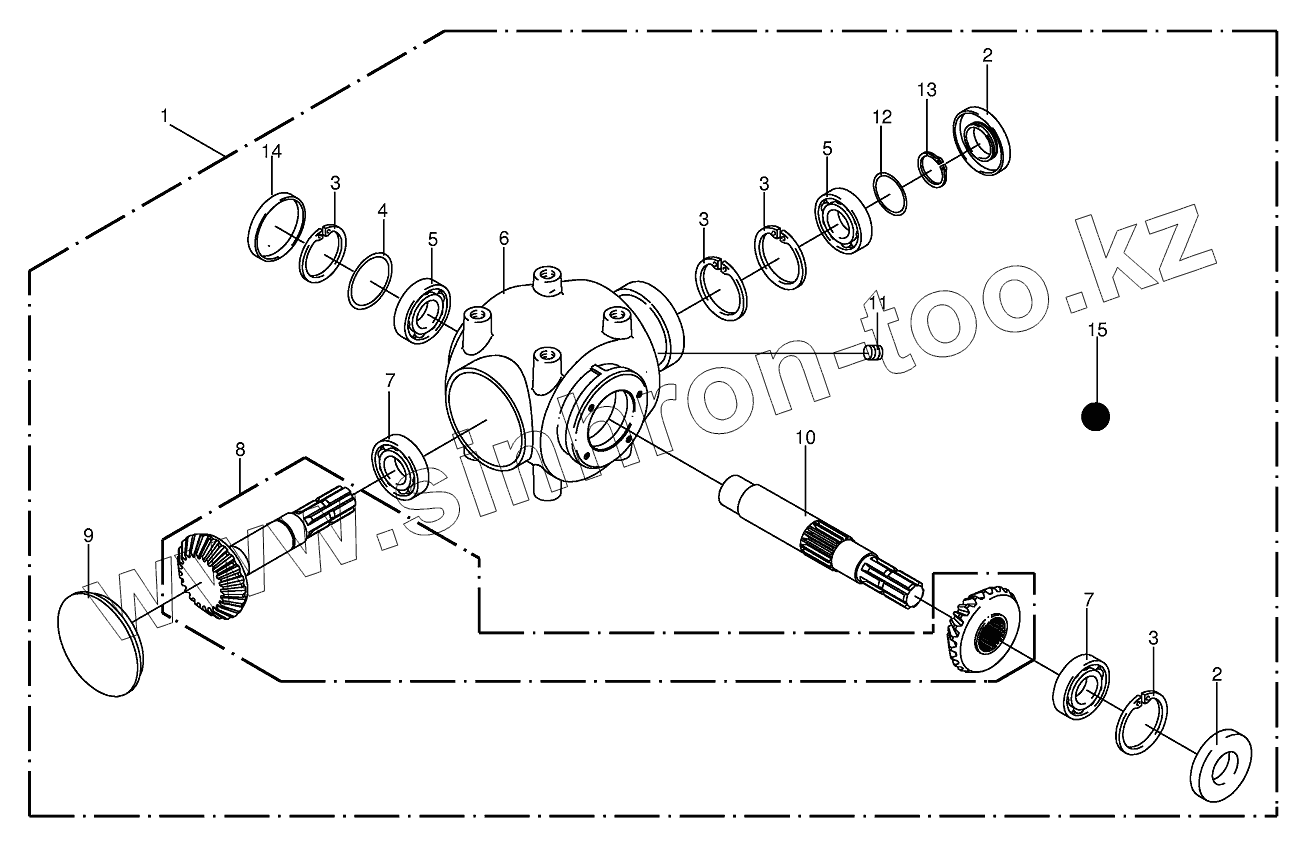

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002193781		Bevel gear-cpl.
2	009360151		Radial-shaft sealing ring
3	009116730		Circlip
4	009109620		Shim ring
4	009109630		Shim ring
4	009109640		Shim ring
5	009301380		Grooved ball bearing
6	009557930		Gearbox housing
7	009321070		Taper roller bearing
8	009557970		Bevel wheel set
9	009557950		Gearbox cover
10	009558530		Drive shaft
11	009060080		Screw plug
12	009108890		Shim ring
12	009108900		Shim ring
12	009108910		Shim ring
13	009115180		Circlip
14	009252052		Sealing cap
15	009261010		Oil-Id.-no.=1ltr
