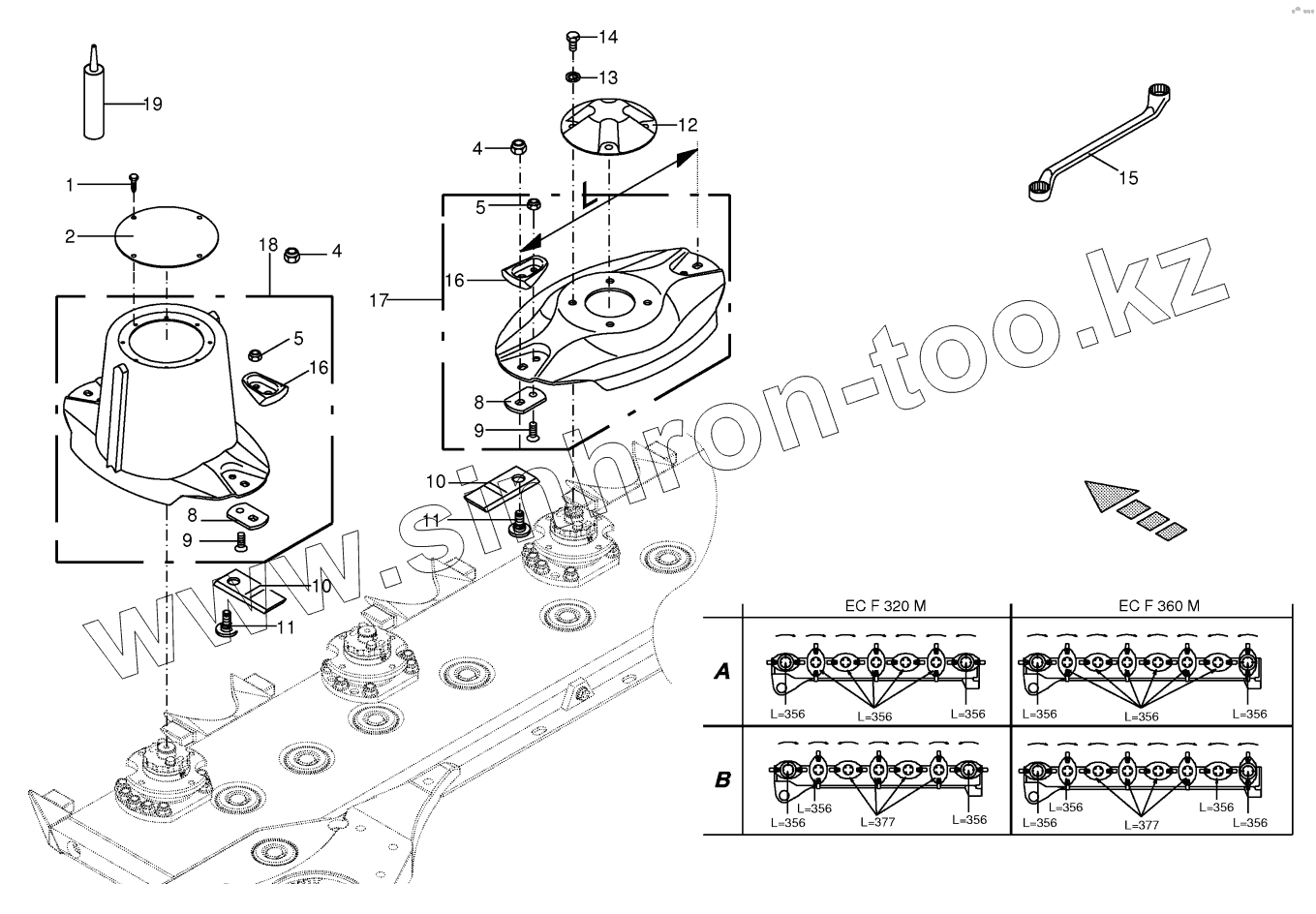

Каталог запасных частей к технике: KRONE EasyCut F360M. Blade fastening

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
4
4
5
5
8
8
9
9
10
10
10
11
11
12
13
14
15
16
16
17
17
17
18
19
Позиция на иллюстрации Заводской номер детали Название детали
1 009069490 Self-tapping screw
2 002530521 Cover
4 009080560 Self-locking nut
5 009087580 Locknut
8 002530423 Knife support
9 009040453 Countersunkscrew
10 001398883 Knife-left
10 001398893 Knife-right
11 002537440 Knife screw
12 002530470 Cover
13 009099091 Detent edged washer
14 009006370 Hex head bolt
15 009253032 Spanner key
16 002537431 Guard
17 200310620 Mower disc
17 200310610 Mower disc-B
17 200310620 Mower disc
18 200313110 Mower drum
19 009402360 Sealant-silicone-free
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
