Каталог запасных частей к технике: KRONE Easycollect. Lateral tip - Addition CL

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

4

5

5

6

6

7

8

8

9

9

10

10

11

12

13

13

14

15

16

17

18

19

20

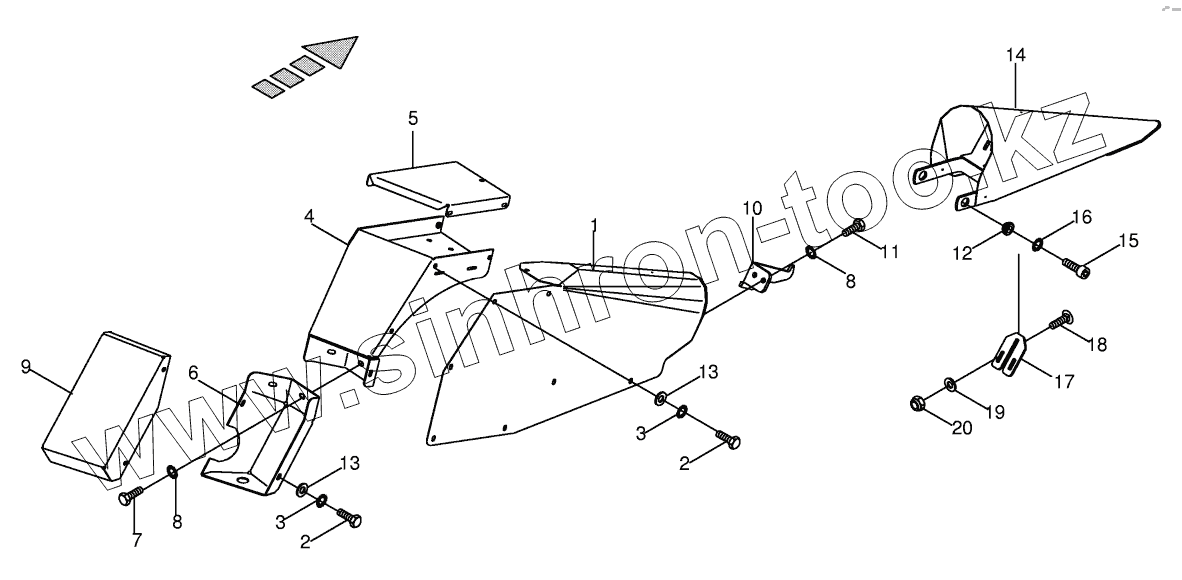

Позиция на иллюстрации	Заводской номер детали		Название детали
1	00 353 503 0		Side part -left
1	00 353 502 0		Side part -right
2	00 900 612 0		Hex head bolt
3	00 909 908 1		Detent edged washer
4	00 353 510 0		Rear panel -right
4	00 353 511 0		Rear panel -left
5	00 353 520 0		Cover -right
5	00 353 521 0		Cover -left
6	00 352 183 3		Cover -right
6	00 352 182 3		Cover -left
7	00 900 634 0		Hex head bolt
8	00 909 909 1		Detent edged washer
9	00 353 523 0		Cover -left
9	00 353 522 0		Cover -right
10	00 353 528 0		Support -right
10	00 353 529 0		Support -left
11	00 900 636 0		Hex head bolt
12	00 352 191 1		Bearing ring
13	00 910 603 0		Washer
14	00 353 530 0		Lateral tip
15	00 903 106 1		Allen screw
16	00 909 907 0		Detent edged washer
17	00 352 187 2		Delocating plate
18	00 904 731 2		Coach bolt
19	00 910 413 0		Washer
20	00 908 706 0		Locknut

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
