Каталог запасных частей к технике: KRONE Easycollect. Gearbox inside - Addition JD / NH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
3
3
3
4
4
4
4
4
4
5
5
5
6
6
6
6
7
8
9
10
11
11
12
13
14
15
16
17
18
19
20
20
20
21
22
23
24
24
24
25
26
27
28
29
30

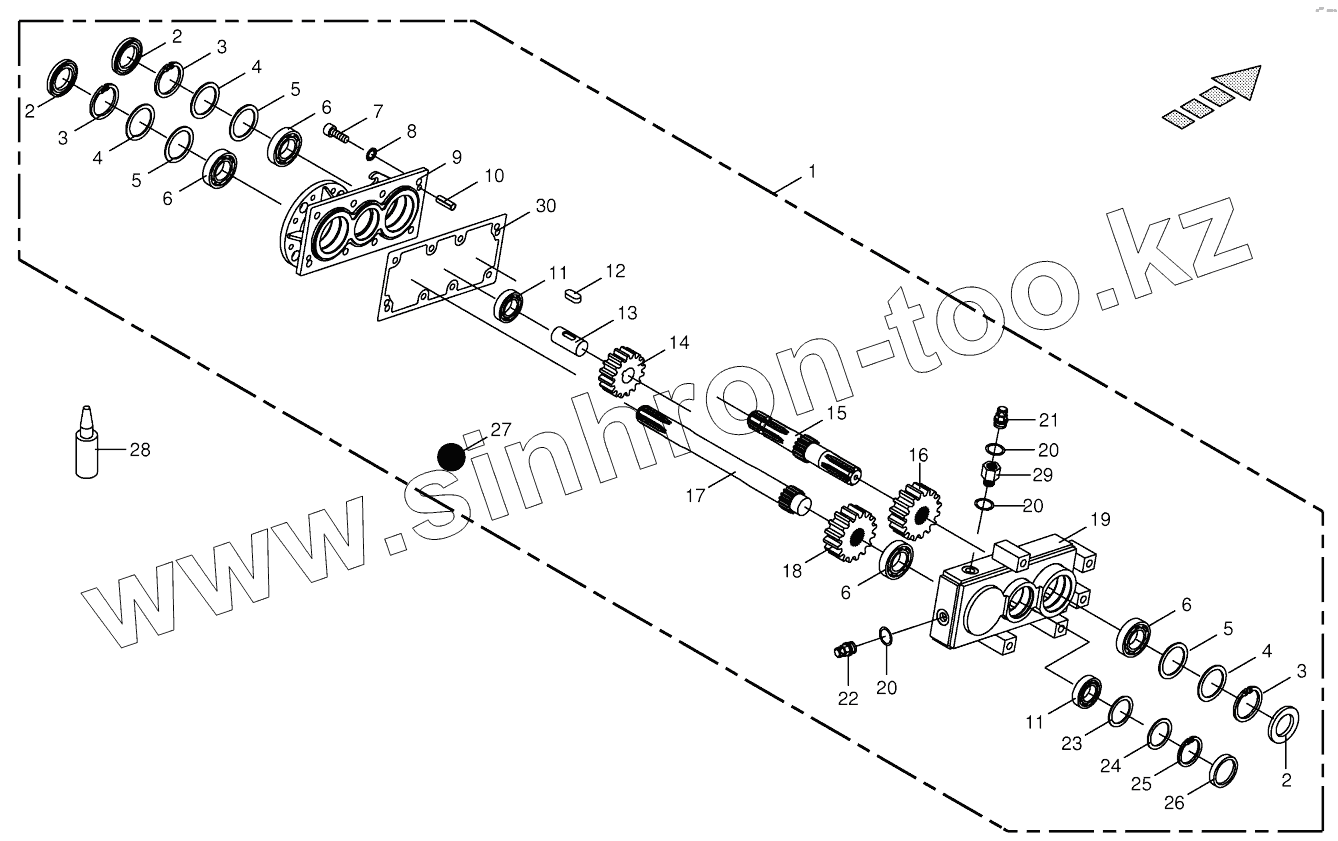

Позиция на иллюстрации Заводской номер детали Название детали
1 20 091 277 1 Gearbox
2 90 000 274 0 Radial-shaft sealing ring
3 00 911 668 0 Circlip
4 00 911 160 0 Shim ring
4 00 911 162 0 Shim ring
5 00 910 700 1 Supporting disc
6 00 932 106 0 Taper roller bearing
7 00 903 011 1 Allen screw
8 00 909 911 0 Detent edged washer
9 20 091 261 0 Gearbox cover
10 00 915 701 0 Cyl. pin
11 00 932 105 0 Taper roller bearing
12 00 915 064 1 Fit-in key
13 20 091 271 0 Shaft
14 20 091 276 0 Spur gear
15 20 091 272 0 Connecting shaft
16 20 091 275 0 Spur gear
17 20 091 273 0 Connecting shaft
18 20 091 274 0 Spur gear
19 20 091 270 1 Gearbox housing
20 00 937 727 0 Gasket ring
21 00 919 811 1 Breather
22 00 906 010 1 Screw plug
23 00 910 735 3 Supporting disc
24 00 910 900 0 Shim ring
24 00 910 902 0 Shim ring
24 00 910 903 0 Shim ring
25 00 911 659 0 Circlip
26 00 925 202 2 Sealing cap
27 00 926 024 0 Oil -Id.-no.= 1ltr
28 00 940 227 0 Universal-sealant -silicone- free
29 00 276 337 1 Ahrottle housing -for onesided throttle
30 20 091 789 0 Gearbox seal
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
