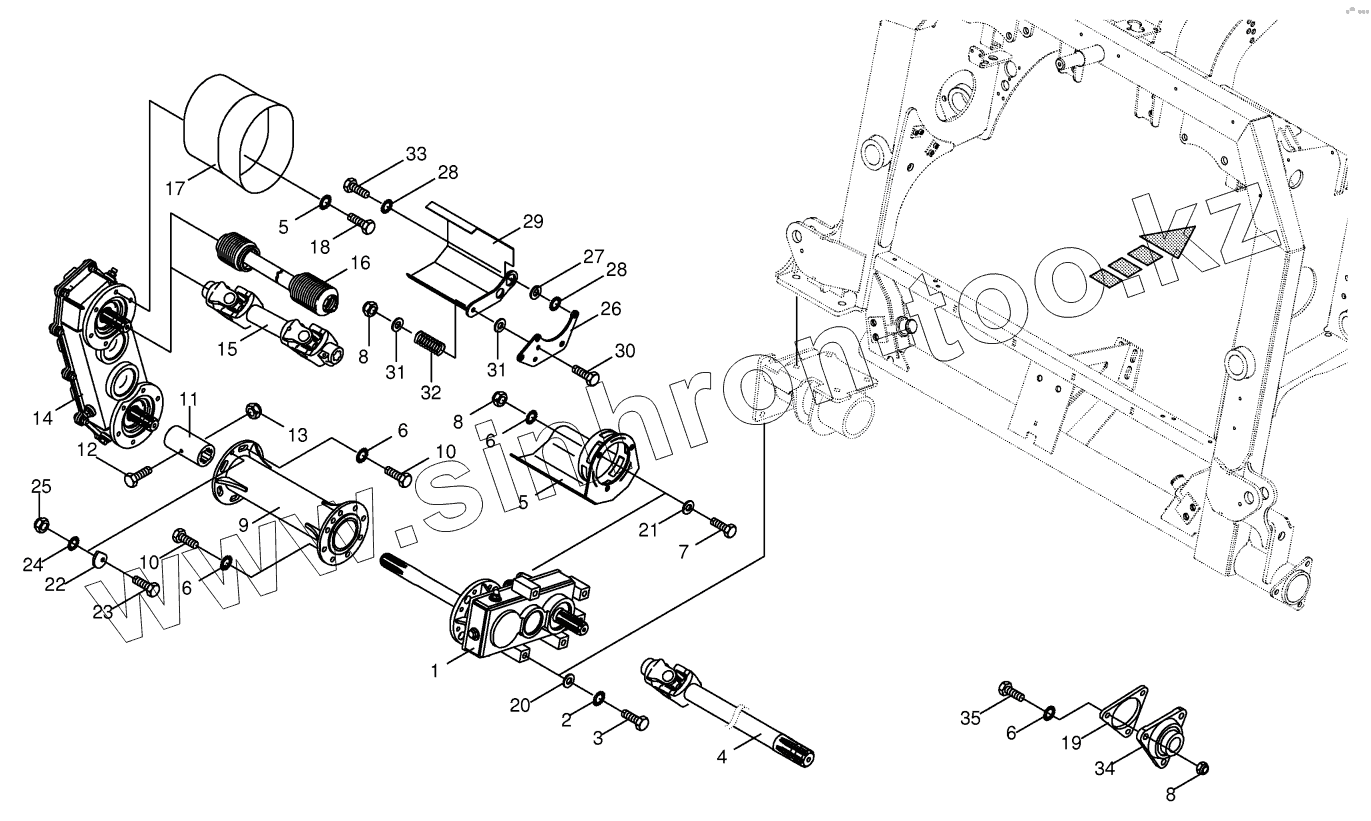

Каталог запасных частей к технике: KRONE Easycollect. Drive pivoting frame - addition JD / NH

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
6
7
7
7
8
8
8
9
10
10
11
12
13
14
15
16
16
17
18
19
20
21
22
23
24
25
26
27
28
28
29
30
31
31
32
33
34
35
Позиция на иллюстрации Заводской номер детали Название детали
1 20 091 277 1 Gearbox
2 00 909 912 1 Detent edged washer
3 00 900 674 0 Hex head bolt
4 27 001 303 0 Pto drive shaft
5 00 352 906 3 Guard support
6 00 909 910 1 Detent edged washer
7 00 900 226 0 Hex head bolt
7 00 900 656 0 Hex head bolt
7 00 901 454 0 Hex head bolt
8 00 908 701 0 Locknut
9 20 091 243 1 Intermediate tube
10 00 900 655 0 Hex head bolt
11 00 267 210 0 Profile bushing
12 90 000 176 0 Hex head bolt
13 00 908 704 1 Locknut
14 20 091 286 1 Gearbox
15 00 956 800 1 Pto drive shaft
16 27 000 230 2 Pto drive shaft
16 27 002 667 0 Pto drive shaft
17 27 002 697 0 Guard hopper
18 00 900 653 0 Hex head bolt
19 00 353 427 0 Intermediate housing
20 00 910 303 1 Washer
21 00 910 320 0 Washer
22 20 091 860 0 Eccentric
23 00 900 637 0 Hex head bolt
24 00 909 907 0 Detent edged washer
25 00 908 758 0 Locknut
26 20 091 960 0 Guard support -JD
27 00 910 303 1 Washer
28 00 909 904 1 Detent edged washer
29 20 091 963 0 PTO shaft guard -JD
30 00 901 455 0 Hex head bolt
31 00 910 506 1 Washer
32 00 240 982 0 Pressure spring
33 00 900 674 0 Hex head bolt
34 00 934 051 0 Flange bearing
35 00 900 302 1 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
