Каталог запасных частей к технике: KRONE Easycollect. Additional weights-optional-BIG X 700, 850, 1100

Тип техники

Марка

Модель

Схема

1

2

3

3

4

4

4

4

5

5

6

6

6

6

7

8

8

9

10

10

11

11

12

13

14

15

15

16

16

17

17

18

19

19

20

21

22

22

22

22

23

24

25

26

27

28

29

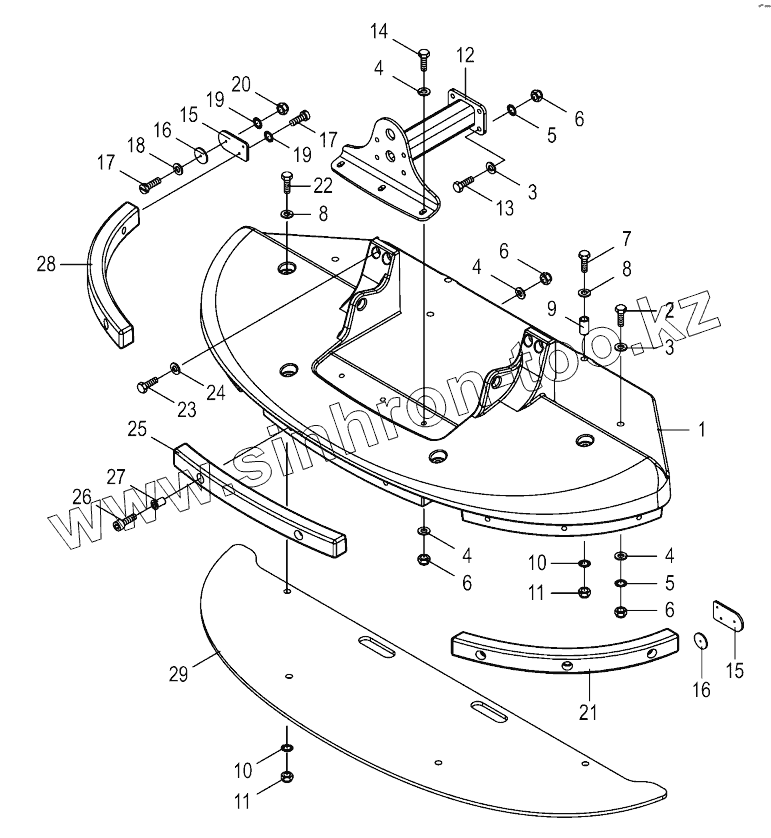

Позиция на иллюстрации	Заводской номер детали		Название детали
1	20 028 031 0		Rear weight
2	00 900 345 1		Hex head bolt
3	00 910 303 1		Washer
4	00 910 327 0		Washer
5	00 909 912 1		Detent edged washer
6	00 908 719 0		Locknut
7	00 901 056 0		Hex head bolt
8	00 910 512 2		Washer
9	20 021 370 0		Spacer tube
10	00 909 913 1		Detent edged washer
11	00 908 721 0		Locknut
12	20 027 967 0		Support
13	00 901 132 1		Hex head bolt
14	00 901 483 0		Hex head bolt
15	20 028 028 0		Support
16	00 924 535 1		Rear reflector -red
17	00 903 479 1		Allen screw
18	00 910 351 1		Washer
19	00 909 906 1		Detent edged washer
20	00 908 704 1		Locknut
21	20 028 026 0		Rubber pad -right
22	00 901 220 1		Hex head bolt
22	90 003 105 0		Hexagon head screw
22	90 001 781 0		Hex head bolt
22	90 003 104 0		Hexagon head screw
23	00 900 226 0		Hex head bolt
24	00 910 378 0		Washer
25	20 028 025 0		Rubber pad -middle
26	90 001 780 0		Allen screw
27	20 028 798 0		Bushing
28	20 028 027 0		Rubber pad -left
29	20 028 024 0		Weight plate

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
