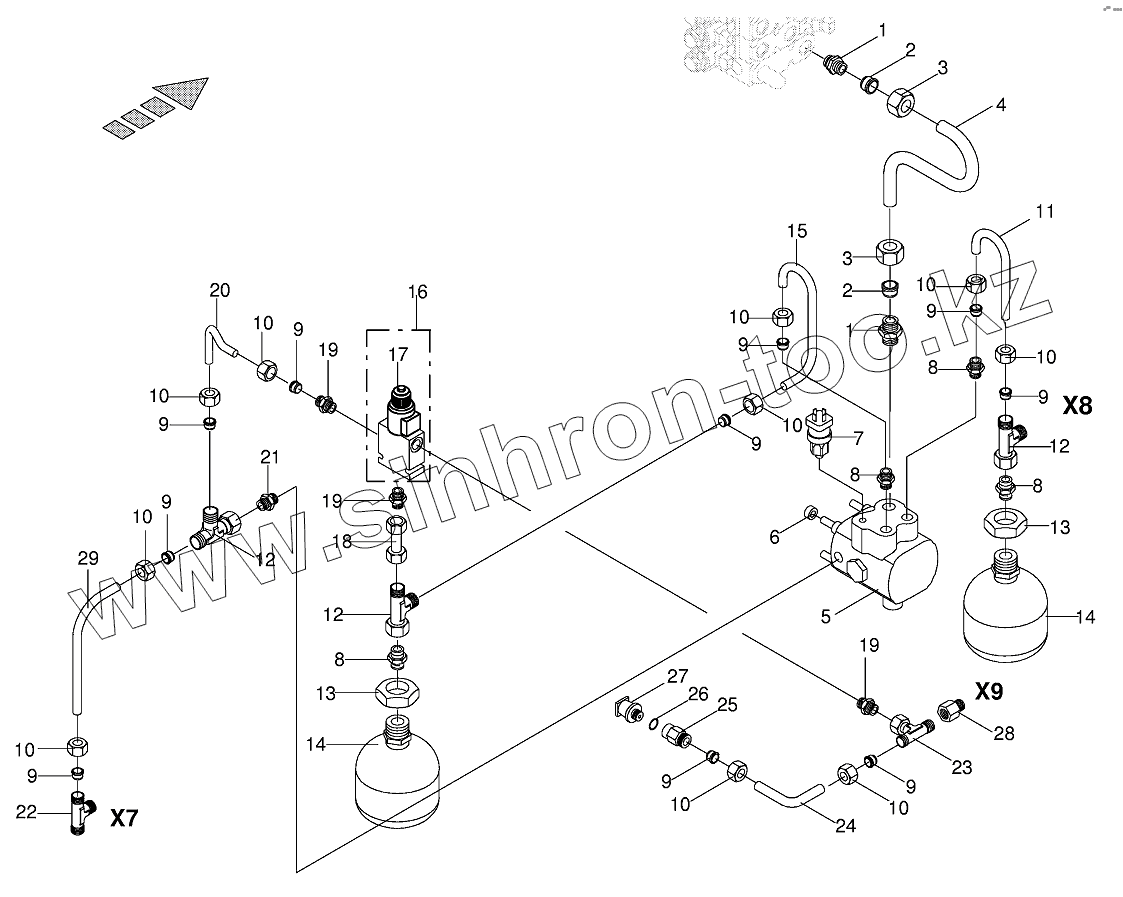

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Valve block part 1

Тип техники

Марка

Модель

Схема

1

1

2

2

3

3

4

5

6

7

8

8

8

8

9

9

9

9

9

9

9

9

9

9

10

10

10

10

10

10

10

10

10

10

11

12

12

12

13

13

14

14

15

16

17

18

19

19

19

20

21

22

23

24

25

26

27

28

29

Позиция на иллюстрации	Заводской номер детали		Название детали
009190700	009190700		Solenoid coil
1	009211440		Male connector
2	009211831		Cutting ring
3	009211820		Nozzle disc cap
4	003600030		Hydraulic line
5	002296050		Storage charging valve
6	003600131		Bushing
7	003020230		Pressure switch
8	009210602		Male connector
9	009210461		Cutting ring
10	009212060		Nozzle disc cap
11	003600080		Hydraulic line
12	009210791		Adjustable L connection
13	009085441		Hex nut-low form
14	009212390		Pressure accumulator
15	003600070		Hydraulic line
16	009190340		3/2-Diverter vave bloc
17	009190280		3/2-Directional-control valve
18	002307430		Double nipple
19	009199181		Male connector
20	003600051		Hydraulic line
21	009209011		Male connector
22	009210711		T connector
23	009210771		T-connector
24	003600720		Hydraulic line
25	009199550		Unscrewing connection
26	009377171		Gasket ring
27	003021891		Pressure switch
28	009199700		Reducer fitting
29	003600060		Hydraulic line

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
