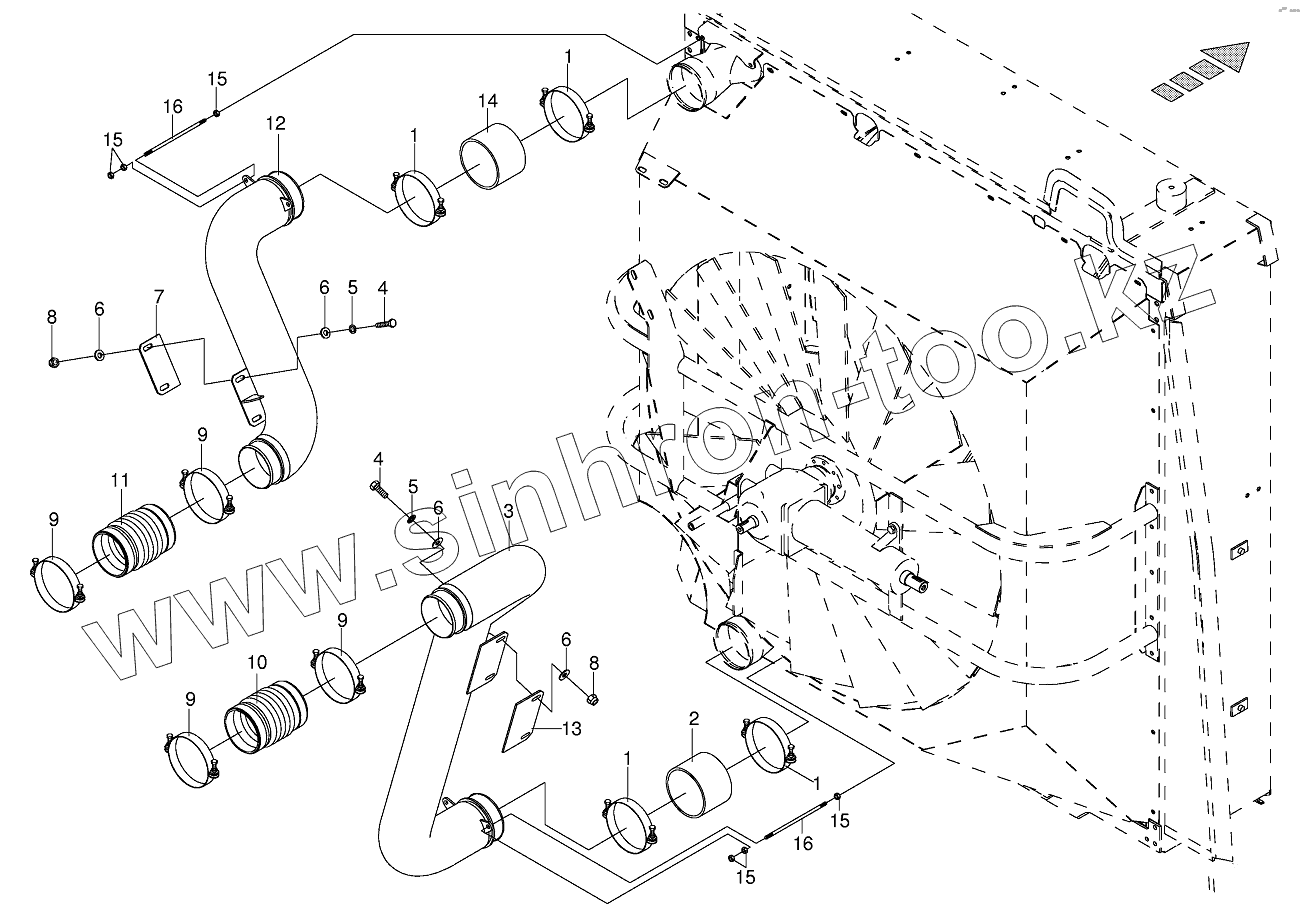

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Turbo air pipes OM502

Тип техники

Марка

Модель

Схема

1

1

1

1

2

3

4

4

5

5

6

6

6

6

7

8

8

9

9

9

9

10

11

12

13

14

15

15

15

15

16

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009240370		Stay with dog
2	002223401		Hose coupling-black
3	002248972		Charge air duct
4	009006380		Hex head bolt
5	009099091		Detent edged washer
6	009103611		Washer
7	002257190		Enclosure
8	009082120		Hex nut
9	009405400		Clamp
10	002211260		Corrugated tube-black
11	002211270		Corrugated tube-auburn
12	002249003		Charge air duct
13	002257200		Enclosure
14	002223410		Hose coupling-auburn
15	009082100		Hex nut
16	002280111		Tightening spindle
