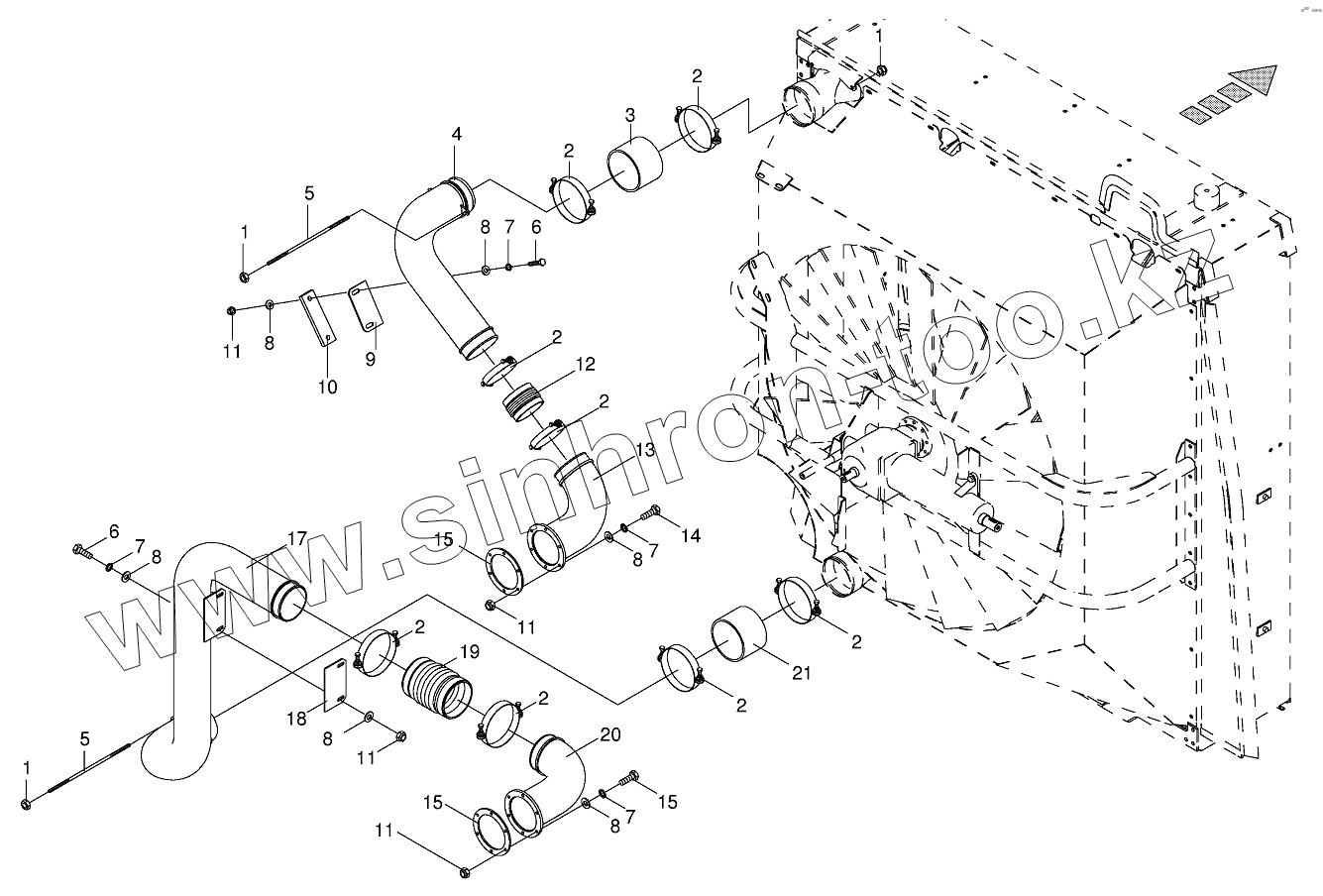

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Turbo air pipes OM444

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
2
3
4
5
5
6
6
7
7
7
7
8
8
8
8
8
8
9
10
11
11
11
11
12
13
14
15
15
15
17
18
19
20
21
Позиция на иллюстрации Заводской номер детали Название детали
1 009082100 Hex nut
2 009405400 Clamp
3 002223410 Hose coupling-auburn
4 002266480 Tube
5 002280111 Tightening spindle
6 009006380 Hex head bolt
7 009099091 Detent edged washer
8 009103611 Washer
9 002257200 Enclosure
10 002266620 Spacer plate
11 009082120 Hex nut
12 002280480 Corrugated tube-auburn
13 002266511 Connection
14 009006390 Hex head bolt
15 002280950 Flange gasket
17 002266491 Tube
18 002257190 Enclosure
19 002280490 Corrugated tube-black
20 002266502 Connection
21 002223401 Hose coupling-black
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
