Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Suction line - auxiliary line

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

5

6

7

8

9

10

11

12

12

12

12

13

13

13

13

14

15

16

17

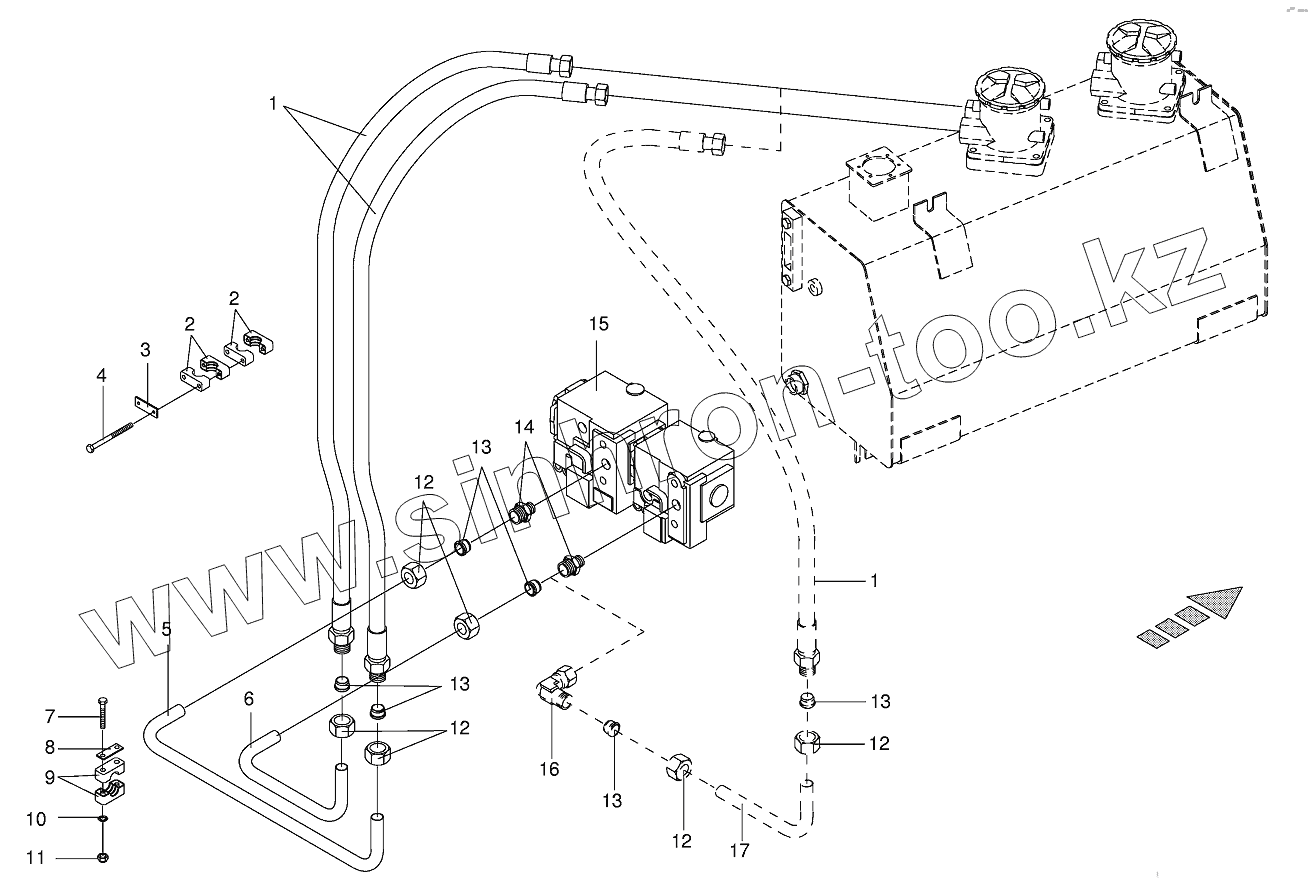

Позиция на иллюстрации	Заводской номер детали		Название детали
002191670	002191670		Hydraulic line
1	009199320		High pressure hose line
2	009251501		Tube clamp-2 halves
3	009251251		Cover plate
4	009014470		Hex head bolt
5	002287060		Hydraulic line-incl. nozzle disc cap, cutting ring
6	002287050		Hydraulic line-incl. nozzle disc cap, cutting ring
7	009002871		Hex head bolt
8	009251300		Cover plate
9	009251041		Tube clamp-2 halves
10	009099091		Detent edged washer
11	009080121		Hex nut
12	009208050		Nozzle disc cap
13	009197490		Cutting ring
14	009199091		Male connector
15	002330600		Variable displacement pump
16	009208220		Angle lug
17	002191680		Hydraulic line
