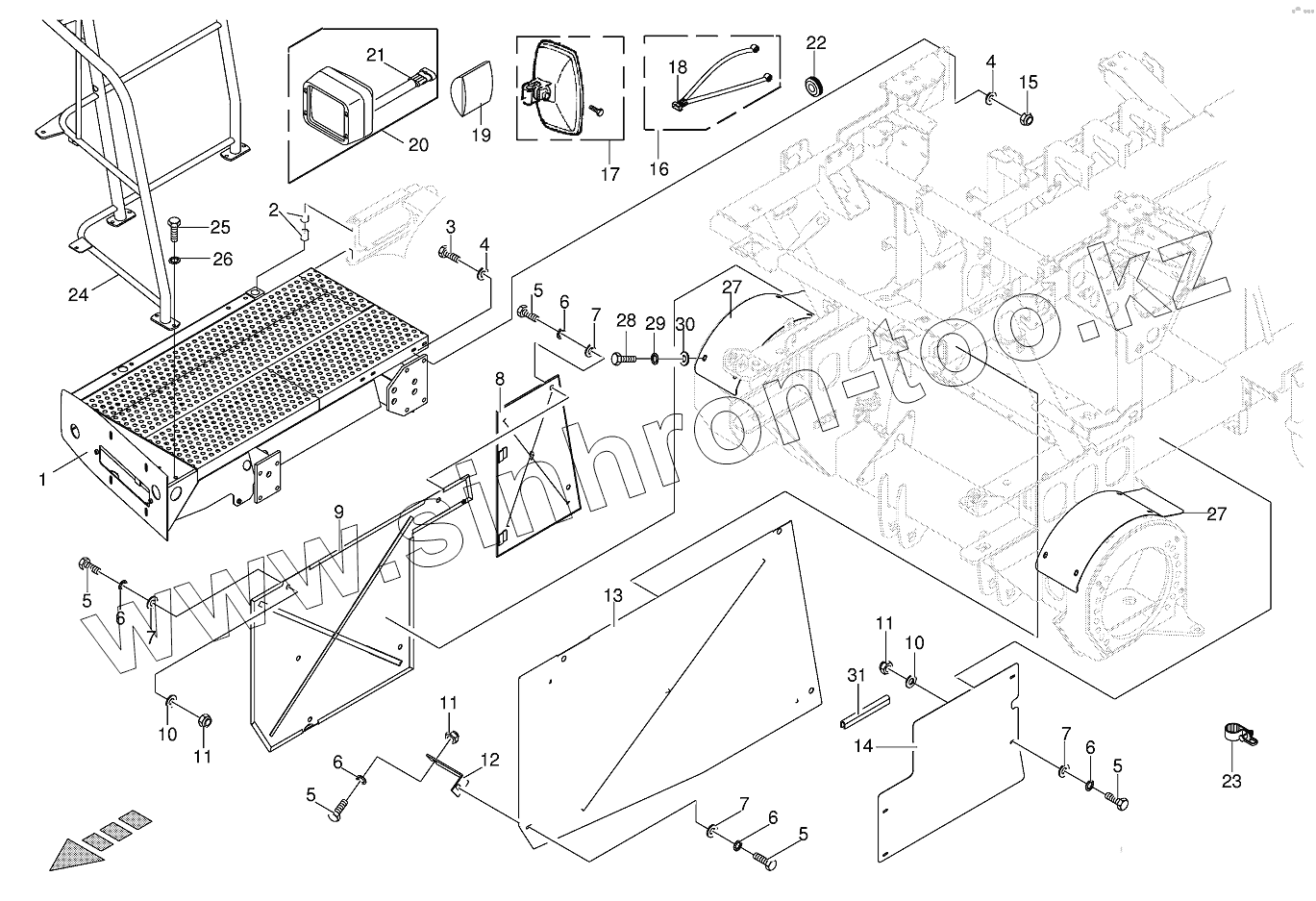

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Platform right

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
4
5
5
5
5
5
6
6
6
6
6
7
7
7
7
8
9
10
10
11
11
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
27
28
29
30
31
Позиция на иллюстрации Заводской номер детали Название детали
009247670 009247670 Bulb
1 002155290 Platform-right
2 009353330 Bearing bush
3 009014510 Hex head bolt
4 009103200 Washer
5 009006160 Hex head bolt
6 009099081 Detent edged washer
7 009106040 Washer
8 002288231 Cover-right
9 002177922 Guard plate-right
10 009106030 Washer
11 009087060 Locknut
12 002257421 Screwing angle
13 002257392 Guard plate-left
14 002257401 Guard plate-left
15 009087010 Locknut
16 003032251 Cable-for rear view mirror
17 003025360 Rear view mirror-right, heated
18 003030840 Plug-10-pole
19 003032240 Blind angle mirror-heated
20 003035812 Work light
21 003023540 Coupling socket-4-pole
22 009242340 Guidance sleeve
23 009240700 Screwless corrugatend tube
24 002254964 Handrail-right
25 009006360 Hex head bolt
26 009099091 Detent edged washer
27 002173020 Motor cover
28 009006550 Hex head bolt
29 009099101 Detent edged washer
30 009105061 Washer
31 009251110 Edge protection-Id.-no.= 1m
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
