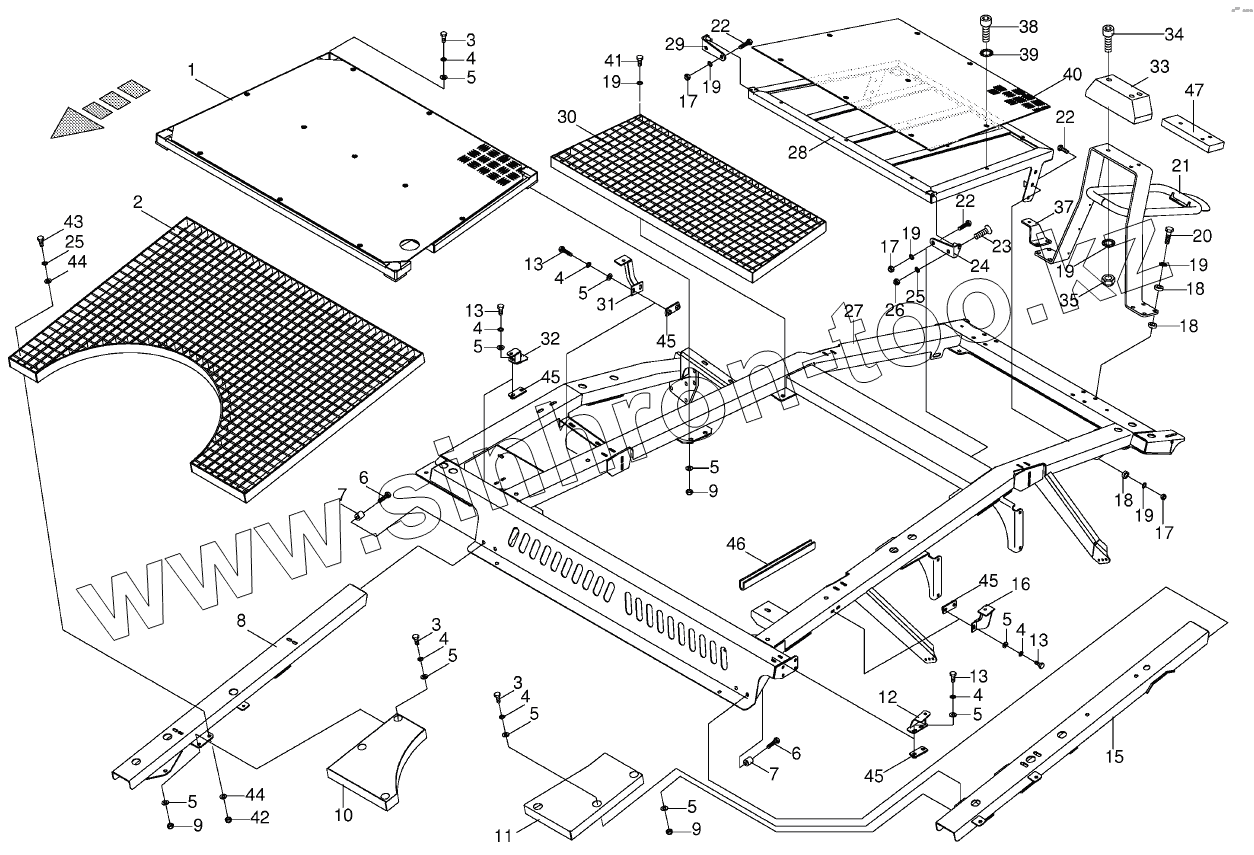

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Panelling top / roof flap

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
4
4
4
4
4
4
4
5
5
5
5
5
5
5
5
5
5
6
6
7
7
8
9
9
9
10
11
12
13
13
13
13
15
16
17
17
17
18
18
18
19
19
19
19
19
19
20
21
21
22
22
22
23
24
25
25
26
27
28
29
30
31
32
33
34
34
35
37
38
39
40
41
42
43
44
44
45
45
45
45
46
47
Позиция на иллюстрации Заводской номер детали Название детали
1 003601860 Cover plate
2 002259614 Rust-front
3 009047090 Fillister head screw
4 009099081 Detent edged washer
5 009106030 Washer
6 009006580 Hex head bolt
7 002264880 Bushing
8 003601040 Stringer-right
9 009082100 Hex nut
10 002285540 Cover-right front top
11 002285532 Cover-left front top
12 002285660 Cladding retainer-left
13 009006170 Hex head bolt
15 002175923 Stringer-left
16 002264741 Cladding retainer-left
17 009082150 Hex nut
18 009106401 Washer
19 009099101 Detent edged washer
20 009014510 Hex head bolt
21 002175783 Emission uptake-Camera
21 002164231 Emission uptake-Mirror
22 009006570 Hex head bolt
23 009052521 Coach bolt
24 002177472 Roof retainer-left
25 009099091 Detent edged washer
26 009082120 Hex nut
27 003601834 Retainer frame
28 002177912 Roof door
29 002177492 Roof retainer-right
30 002177390 Rust
31 002264871 Cladding retainer-right
32 002285620 Cladding retainer-right
33 009242310 Rubber pad
34 009031440 Allen screw
34 009031492 Allen screw
35 009087010 Locknut
37 002157110 Headlight support
38 009030731 Allen screw
39 009099030 Detent edged washer
40 003601841 Cover plate
41 009006560 Hex head bolt
42 009087580 Locknut
43 009006370 Hex head bolt
44 009104140 Washer
45 002132870 Carrier plate
46 009251110 Edge protection-Id.-no.= 1m
47 002157130 Enclosure-optional
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
