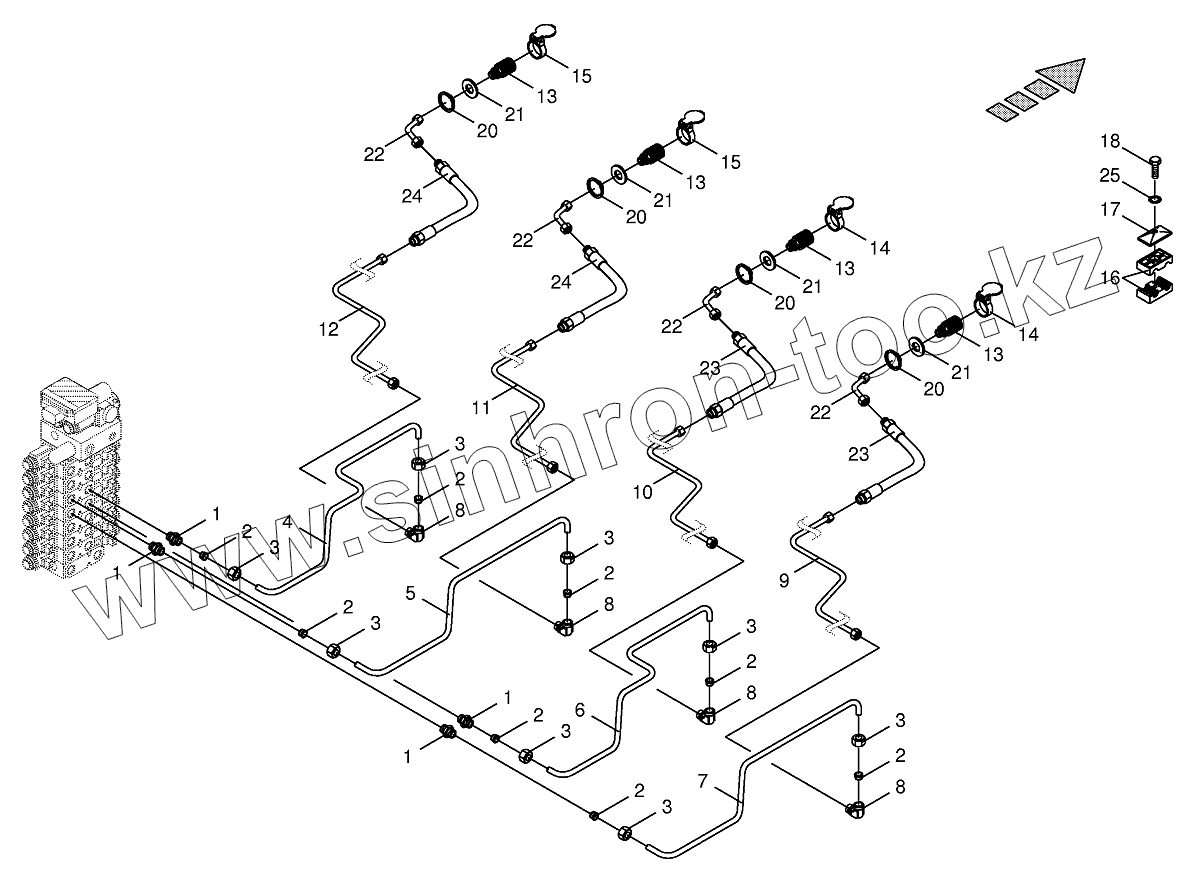

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Lines front attachement

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
4
5
6
7
8
8
8
8
9
10
11
12
13
13
13
13
14
14
15
15
16
17
18
20
20
20
20
21
21
21
21
22
22
22
22
23
23
24
24
25
Позиция на иллюстрации Заводской номер детали Название детали
1 009209011 Male connector
2 009210461 Cutting ring
3 009212060 Nozzle disc cap
4 003600811 Hydraulic line
5 003600821 Hydraulic line
6 003600801 Hydraulic line
7 003600791 Hydraulic line
8 009210661 Elbow union
9 002191270 Hydraulic line-incl. nozzle disc cap, cutting ring
10 002191260 Hydraulic line-incl. nozzle disc cap, cutting ring
11 002191290 Hydraulic line-incl. nozzle disc cap, cutting ring
12 002191280 Hydraulic line-incl. nozzle disc cap, cutting ring
13 009193230 Sleeve
14 009199940 Cover-red
15 009166020 Cover-blue
16 009251050 Tube clamp-2 halves
17 009251340 Cover plate
18 009014250 Hex head bolt
20 009115100 Circlip
21 002191231 Washer
22 003601990 Hydraulic line-incl. nozzle disc cap, cutting ring
23 009210241 High pressure hose line
24 009210221 High pressure hose line
25 009099081 Detent edged washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
