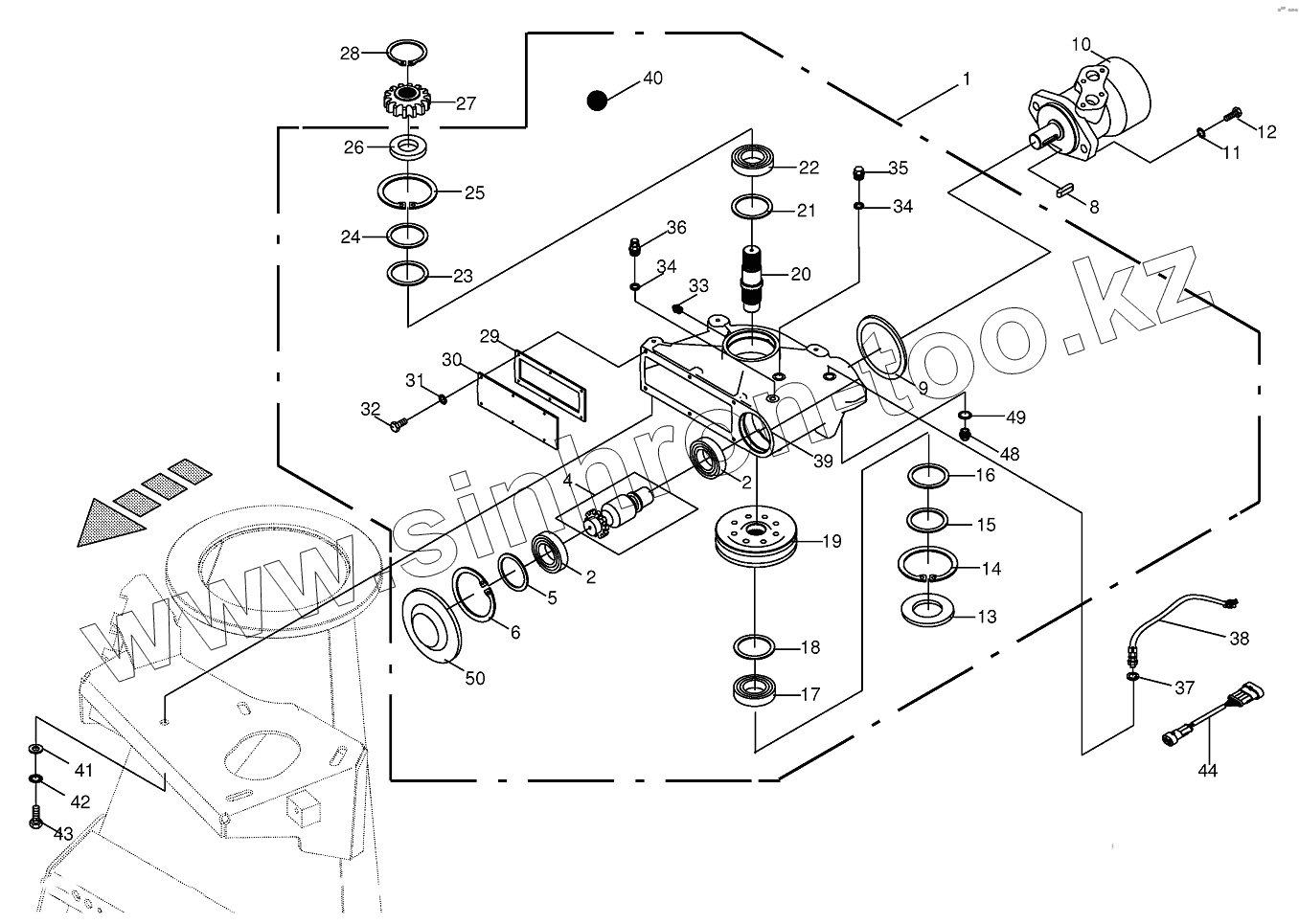

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge chute rotation drive

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
4
5
5
5
6
8
9
10
11
12
13
14
15
16
16
16
17
18
19
20
21
22
23
23
23
24
25
26
27
28
29
30
31
32
33
34
34
35
36
37
38
39
40
41
42
43
44
48
49
50
Позиция на иллюстрации Заводской номер детали Название детали
009403170 009403170 Sealing set
1 002158520 Auger-gearbox
2 009321650 Taper roller bearing
4 002158470 Auger with bucket wheel
5 009109460 Shim ring
5 009109450 Shim ring
5 009109470 Shim ring
6 009116800 Circlip
8 009150721 Fit-in key
9 009375140 O-ring
10 009212790 Hydraulic motor
11 009099110 Detent edged washer
12 009031391 Allen screw
13 009252052 Sealing cap
14 009116730 Circlip
15 009107411 Supporting disc
16 009110241 Shim ring
16 009108760 Shim ring
16 009110230 Shim ring
17 009321630 Taper roller bearing
18 009107321 Supporting disc
19 002158501 Worm gearwheel
20 002158380 Outlet shaft
21 009371850 Nilos-ring
22 009321660 Taper roller bearing
23 009111650 Shim ring
23 009111660 Shim ring
23 009111680 Shim ring
24 009107460 Supporting disc
25 009116860 Circlip
26 009364081 Radial-shaft sealing ring
27 002158371 Pinion
28 009115530 Circlip
29 002158440 Housing gasket
30 002158450 Gearbox cover
31 009099081 Detent edged washer
32 009006140 Hex head bolt
33 009191050 Grease niple
34 009377270 Gasket ring
35 009060101 Screw plug
36 009198111 Breather
37 009377161 Gasket ring
38 003024480 Sensor
39 002158511 Housing
40 009261010 Oil-Id.-no.=1ltr
41 009103270 Washer
42 009099121 Detent edged washer
43 009006740 Hex head bolt
44 003038821 Adapter wire
48 009060170 Screw plug
49 009377161 Gasket ring
50 009252002 Sealing cap
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
