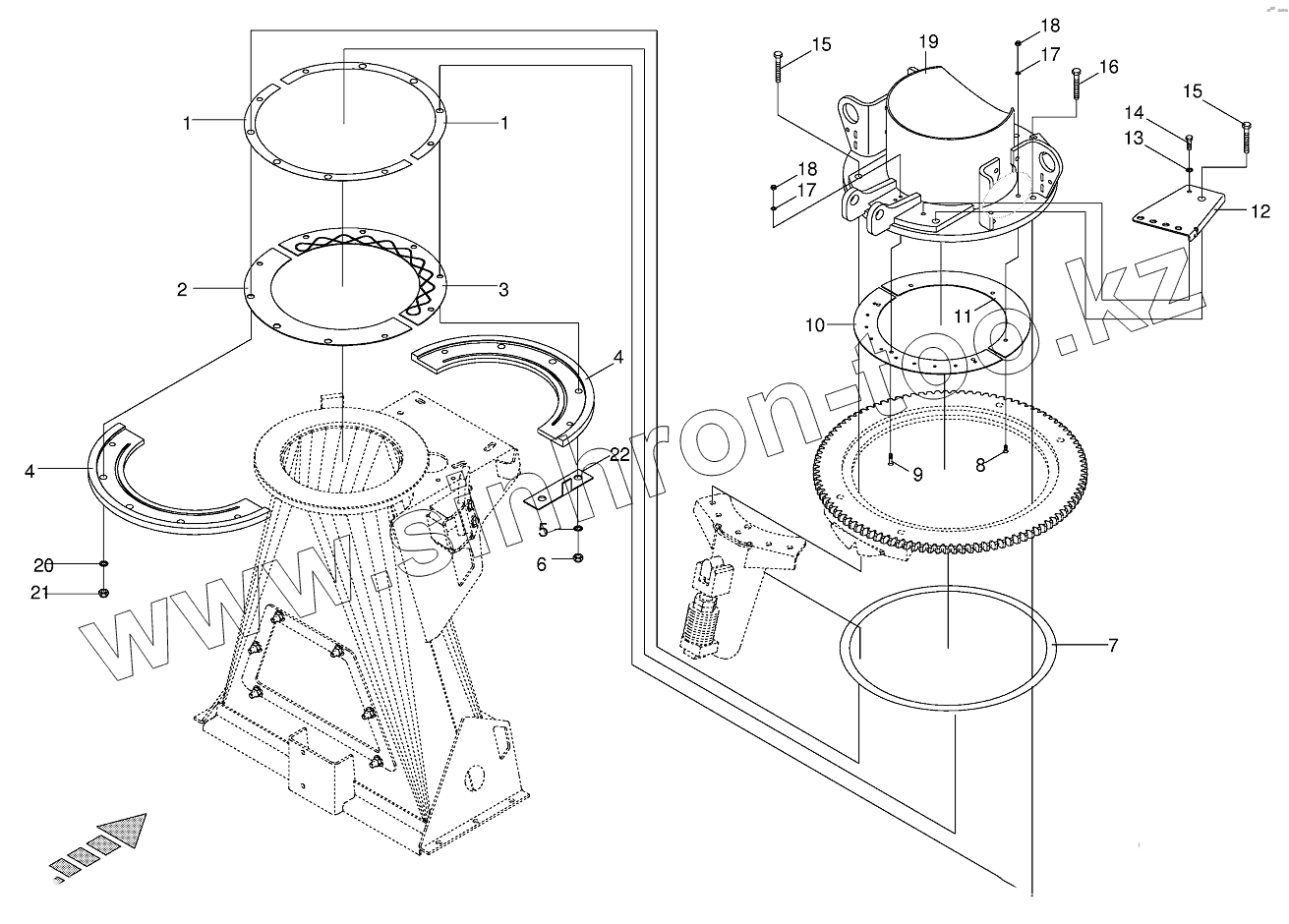

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge chute drive flange

Тип техники

Марка

Модель

Схема

1

1

2

3

4

4

5

6

7

8

9

10

11

12

13

14

15

15

16

17

17

18

18

19

20

21

22

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002173751		Distance spacer
2	002260261		Spacing washer
3	002260251		Approach disc
4	002260292		Clamping piece
5	009099101		Detent edged washer
6	009082150		Hex nut
7	002173760		Distance spacer
8	009040300		Countersunkscrew
9	009040310		Countersunkscrew
10	002173730		Approach disc
11	002173740		Spacing washer
12	002173772		Hose support
13	009099081		Detent edged washer
14	009002531		Hex head bolt
15	009011411		Hex head bolt
16	009011220		He head bolt
17	009099061		Detent edged washer
18	009087041		Locknut
19	002260305		Bearing ring
20	009099121		Detent edged washer
21	009087161		Locknut
22	002261273		Angle

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
