Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Cooling water compensating system

Тип техники

Марка

Модель

Схема

1

2

3

3

4

5

5

5

6

6

6

7

8

9

9

10

10

11

11

12

13

14

15

16

16

17

19

20

20

21

22

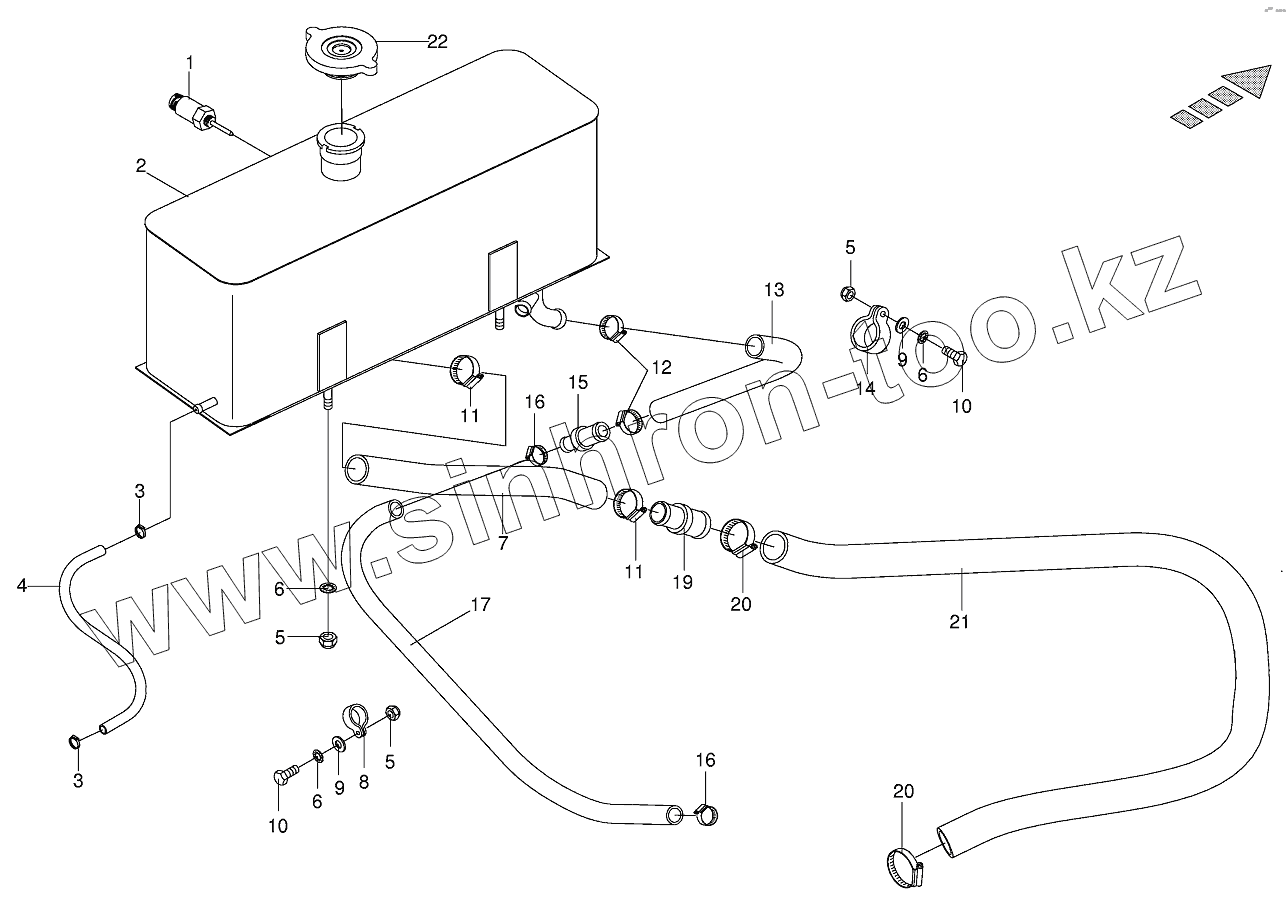

Позиция на иллюстрации	Заводской номер детали		Название детали
1	003020240		Levelling switch
2	002285240		Balance tank
3	009240340		Hose clamp
4	009400880		Hose-Id.-no.= 1m
5	009082100		Hex nut
6	009099081		Detent edged washer
7	009400900		Hose-Id.-no.= 1m
8	009240390		Tube clip w. rubber
9	009104130		Washer
10	009006160		Hex head bolt
11	009240330		Hose clamp
12	009240350		Ноsе сlаmp
13	009400890		Hose-Id.-no.= 1m
14	009240510		Tube clip w. rubber
15	002266870		Reducing piece
16	009240430		Hose clamp
17	002281110		Radiator hose
19	002280370		Reducing piece
20	009240530		Hose clamp
21	002281100		Radiator hose
22	009403700		Oil tank filler cap

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
