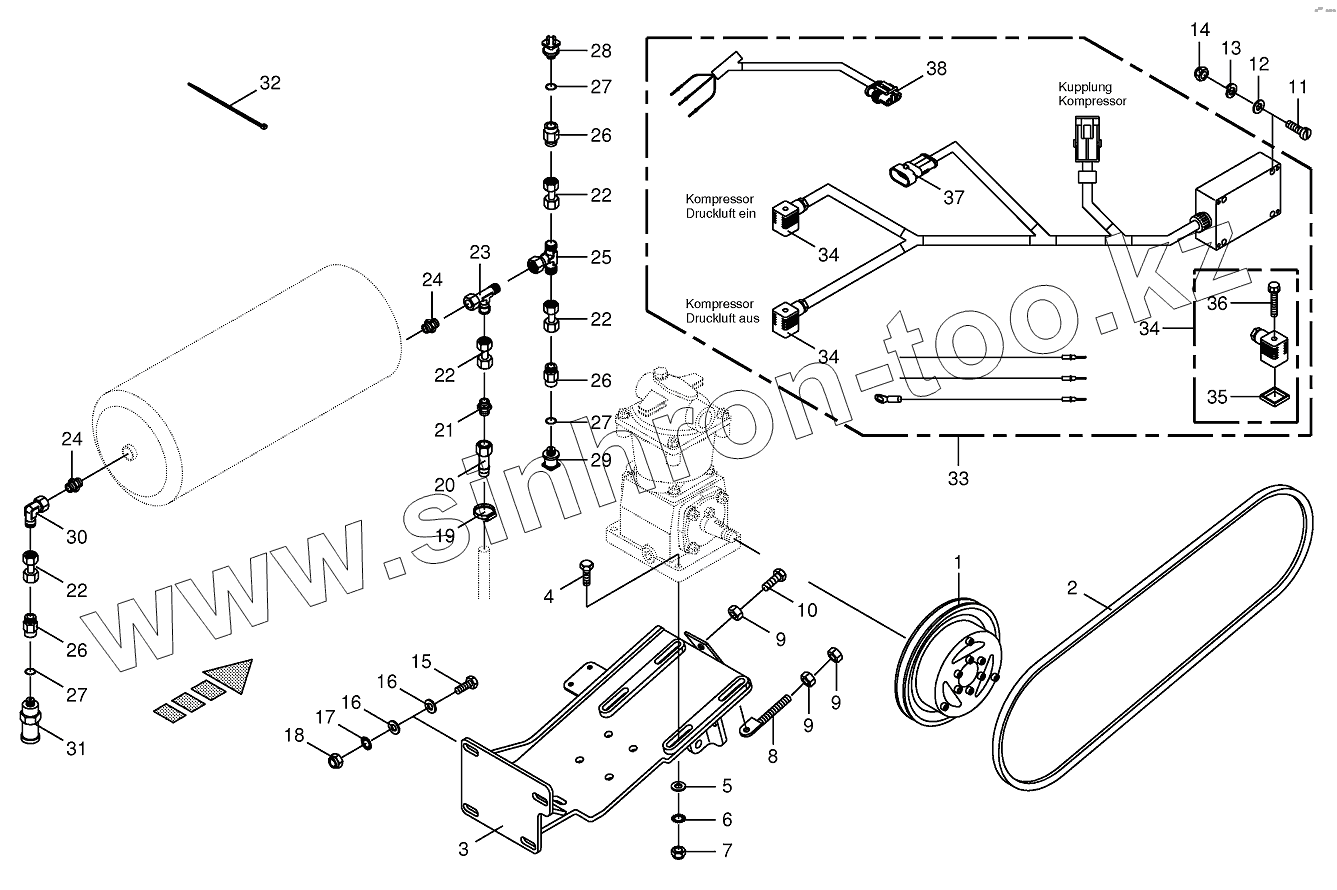

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Compressed air system

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
9
10
11
12
13
14
15
16
16
17
18
19
20
21
22
22
22
22
23
24
24
25
26
26
26
27
27
27
28
29
30
31
32
33
34
34
34
35
36
37
38
Позиция на иллюстрации Заводской номер детали Название детали
1 200216350 E-magnetic clunch
2 002282350 V-belt
3 200221950 Aggregate carrier
4 009014250 Hex head bolt
5 009103660 Washer
6 009099081 Detent edged washer
7 009087060 Locknut
8 200222030 Turnbuckle
9 009082120 Hex nut
10 009002851 Hex head bolt
11 009034271 Allen screw
12 009103250 Washer
13 009100010 Spring washer
14 009080061 Hex nut
15 009006390 Hex head bolt
16 009104140 Washer
17 009099091 Detent edged washer
18 009087580 Locknut
19 009450860 Hose clamp
20 009453490 Hose connector
21 009209420 Reducer fitting
22 002307430 Double nipple
23 009210791 Adjustable L connection
24 009197851 Male connector
25 009210771 T-connector
26 009199550 Unscrewing connection
27 009377171 Gasket ring
28 200804020 Pressure switch-off
29 200804010 Pressure switch-on
30 009210671 Angle lug
31 270010800 Safety valve
32 009226711 Cable band
33 200803400 Wiring harness
34 003018020 Solenoid valve plug-black
35 003011860 Gasket
36 003021820 Screw with straight-line curls
37 003023550 Coupling socket-3-pole
38 003023520 Plug-3-pole
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
