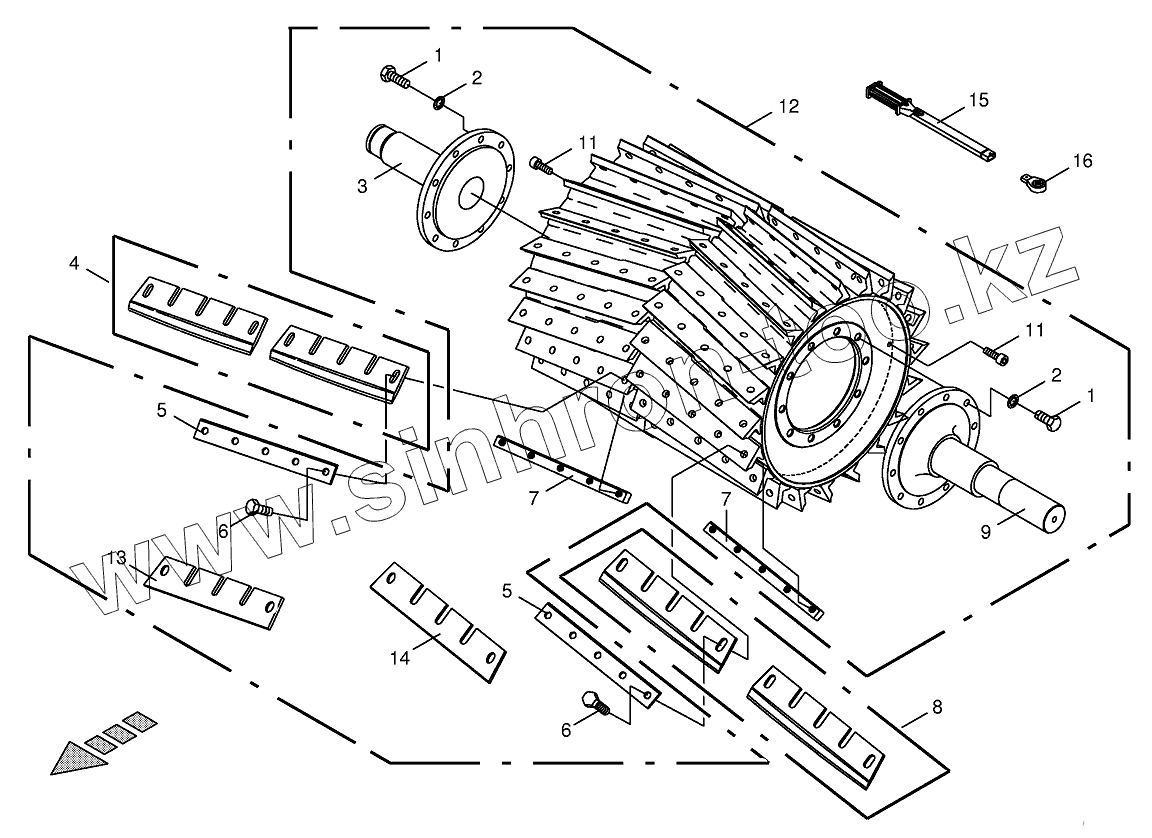

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Chopping drum - 40 Knifes

Тип техники

Марка

Модель

Схема

1

1

2

2

3

4

4

4

5

5

6

6

7

7

8

8

8

9

11

11

12

13

14

15

16

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009003260		Hex head bolt
2	009099121		Detent edged washer
3	002240893		Flange-right
4	003507690		Knife grass-right by pairs, universal
4	003507710		Knife grass-right by pairs, special
4	003507730		Knife maize-right by pairs, universal
5	002195561		Perforated plate
6	009003230		Hex head bolt
7	002195553		Screw-on strip
8	003507680		Knife grass-left by pairs, universal
8	003507720		Knife maize-left by pairs, universal
8	003507700		Knife grass-left by pairs, special
9	002172692		Flange-left
11	009031650		Allen screw
12	002141421		Chopping drum-40-knifes
13	002196201		Knife support cover plate- right, by pairs
14	002196191		Knife support cover plate- left, by pairs
15	270000530		Torque spanner
16	270000520		Ring plug tool

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
