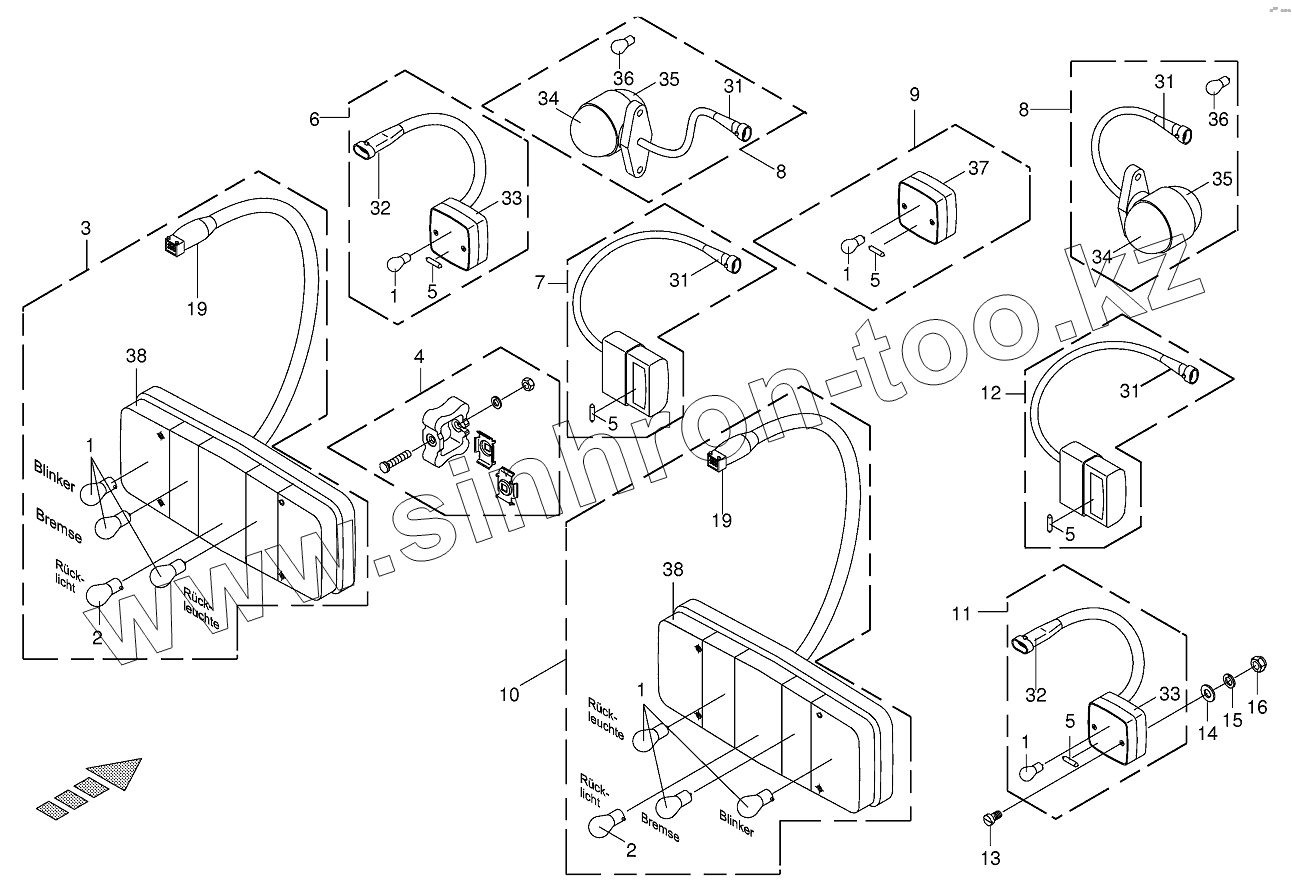

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Backing-up lights

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
2
2
3
4
5
5
5
5
5
6
7
8
8
9
10
11
12
13
14
15
16
19
19
31
31
31
31
32
32
33
33
34
34
35
35
36
36
37
38
38
Позиция на иллюстрации Заводской номер детали Название детали
003026770 003026770 Concluding flasher lamp
003026770 003026770 Concluding flasher lamp
1 009246930 Singel filament buld
2 009246920 Singel filament buld
3 003032022 5-chamber lamp-left
4 003026580 Oscillation absorber-by pairs
5 009247090 Singel filament buld
6 003032043 Concluding flasher lamp-left
7 003032134 Lighting-left
8 003032291 Side light
9 003029210 Concluding stop-light
10 003032032 5-chamber lamp-right
11 003032053 Concluding flasher lamp-right
12 003032144 Lighting-right
13 009034271 Allen screw
14 009103250 Washer
15 009100010 Spring washer
16 009080061 Hex nut
19 003030850 Plug-6-pole
31 003023560 Coupling socket-2-pole
32 003023550 Coupling socket-3-pole
33 200807590 Pane
34 200807640 Pane-white
35 200807650 Pane-red
36 009247360 Singel filament buld
37 200807600 Pane
38 200807620 Pane
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
