Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Air pressure container OM502

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
3
3
3
3
4
4
4
4
4
5
6
7
8
9
10
11
12
12
13
13
14
15
16
17
18
19
20
20
21
22
23
24
24
25
26
27
28
28
29
30
31
32
33
34
35
36
37
38
39
40

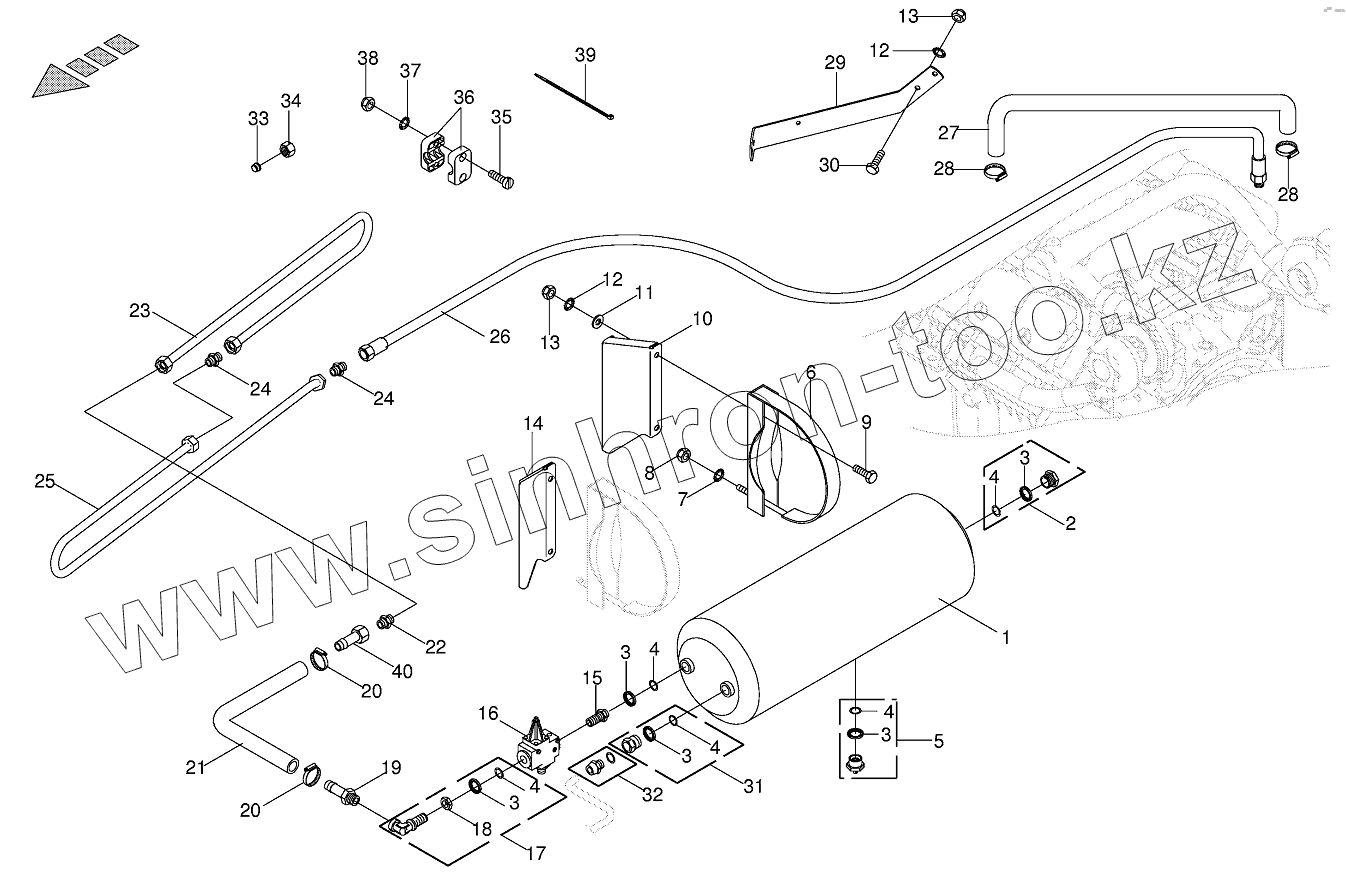

Позиция на иллюстрации Заводской номер детали Название детали
1 009450650 Air pressure container
2 009454880 Hollow screw
3 009450880 Thrust ring
4 009450890 O-ring
5 009450671 Drain valve
6 009450661 Tension band
7 009099101 Detent edged washer
8 009087010 Locknut
9 009006360 Hex head bolt
10 002144450 Retainer-back
11 009104140 Washer
12 009099091 Detent edged washer
13 009087580 Locknut
14 002144460 Retainer-front
15 009212500 Straight 2-way connector
16 009454311 Pressure governor
17 009451071 Angle-male connector
18 009210741 Hex nut-low form
19 009455180 Hose connector
20 009450860 Hose clamp
21 009450850 Hose-Id.-no.= 1m
22 009198460 Reducer fitting
23 002145600 Hydraulic line-incl. nozzle disc cap, cutting ring
24 009211700 Connector
25 002145590 Hydraulic line-incl. nozzle disc cap, cutting ring
26 009200990 Hose
27 002147221 Flexible suction hose
28 270017140 Joint bolt-hose clamp
29 002141820 Hose support
30 009006340 Hex head bolt
31 009455460 Reducing piece
32 009402630 Straight screw-in connection
33 009211831 Cutting ring
34 009211820 Nozzle disc cap
35 009034831 Allen screw
36 009251021 Tube clamp-2 halves
37 009099061 Detent edged washer
38 009087041 Locknut
39 009226711 Cable band
40 009455180 Hose connector
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
