Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Top feed rollers

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
9
10
10
11
11
11
12
12
12
13
13
13
14
14
14
15
15
15
16
16
16
17
18
18
20
21
22
23
24
25
26
27
27
28
28

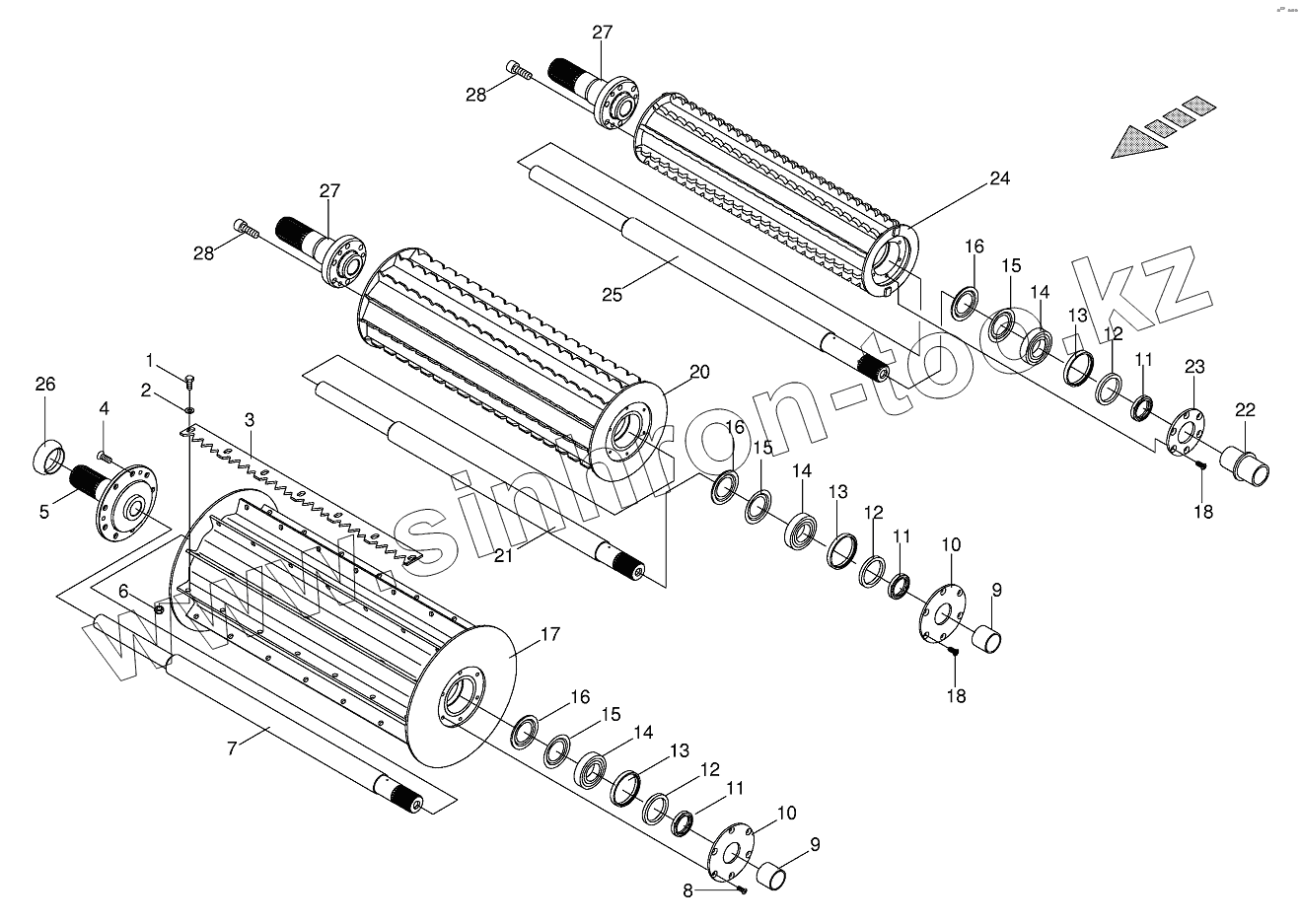

Позиция на иллюстрации Заводской номер детали Название детали
1 009002950 Hex head bolt-special
2 002162840 Washer
3 002161980 Serrated bar
4 009040140 Countersunkscrew
5 002242423 Drive spigot
6 009085030 Locknut-special
7 002242451 Axle for precompression roller
8 009040381 Countersunkscrew
9 002242562 Bushing
10 002239962 Cover disc
11 002210031 Spacer ring
12 009364200 Radial-shaft sealing ring
13 002210021 Spacer ring
14 009303450 Grooved ball bearing
15 009370200 Nilos-ring
16 009370190 Nilos-Spacer ring
17 002161970 Precompression roller
18 009040251 Countersunkscrew
20 002161730 Intermediate roller
21 002242521 Axle for intermediate roller
22 002242640 Bushing
23 002242671 Cover disc
24 002161860 Compression roller
25 002242631 Axle
26 002163340 Wrapping guard
27 002161800 Drive spigot
28 009031411 Allen screw
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
