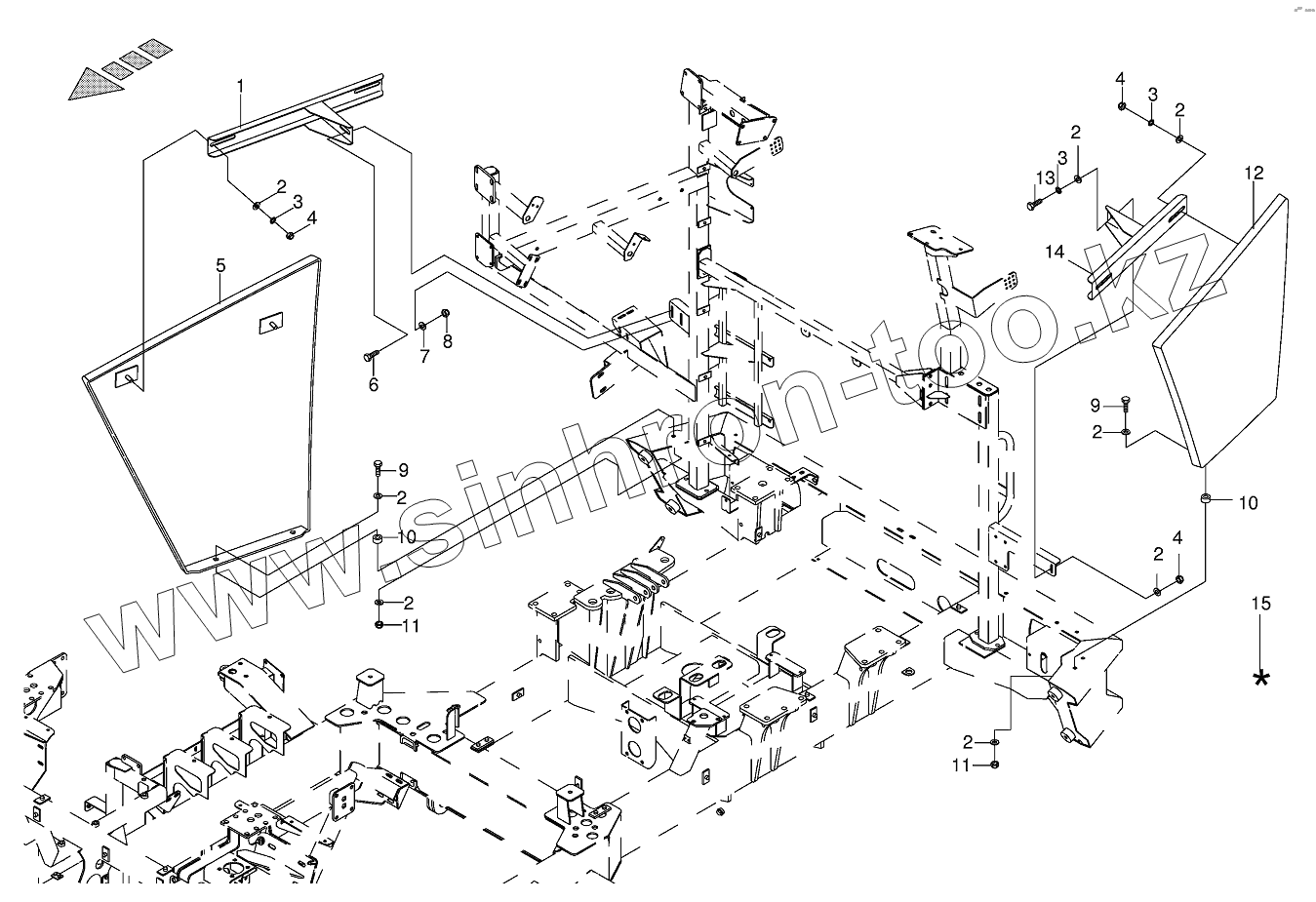

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Rear side panel

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
2
2
2
2
2
2
2
3
3
3
4
4
4
5
6
7
8
9
9
10
10
11
11
12
13
14
15
Позиция на иллюстрации Заводской номер детали Название детали
1 002174640 Support-back right
2 009106030 Washer
3 009099081 Detent edged washer
4 009082100 Hex nut
5 002255431 Back side shield-right
6 009006360 Hex head bolt
7 009104140 Washer
8 009087580 Locknut
9 009016131 Hex head bolt
10 002255670 Spacer
11 009087060 Locknut
12 002255420 Back side shield
13 009006160 Hex head bolt
14 002280920 Support-back left
15 009403750 Repairing set for plastics- beige
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
