Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. P.T.O shafts

Тип техники

Марка

Модель

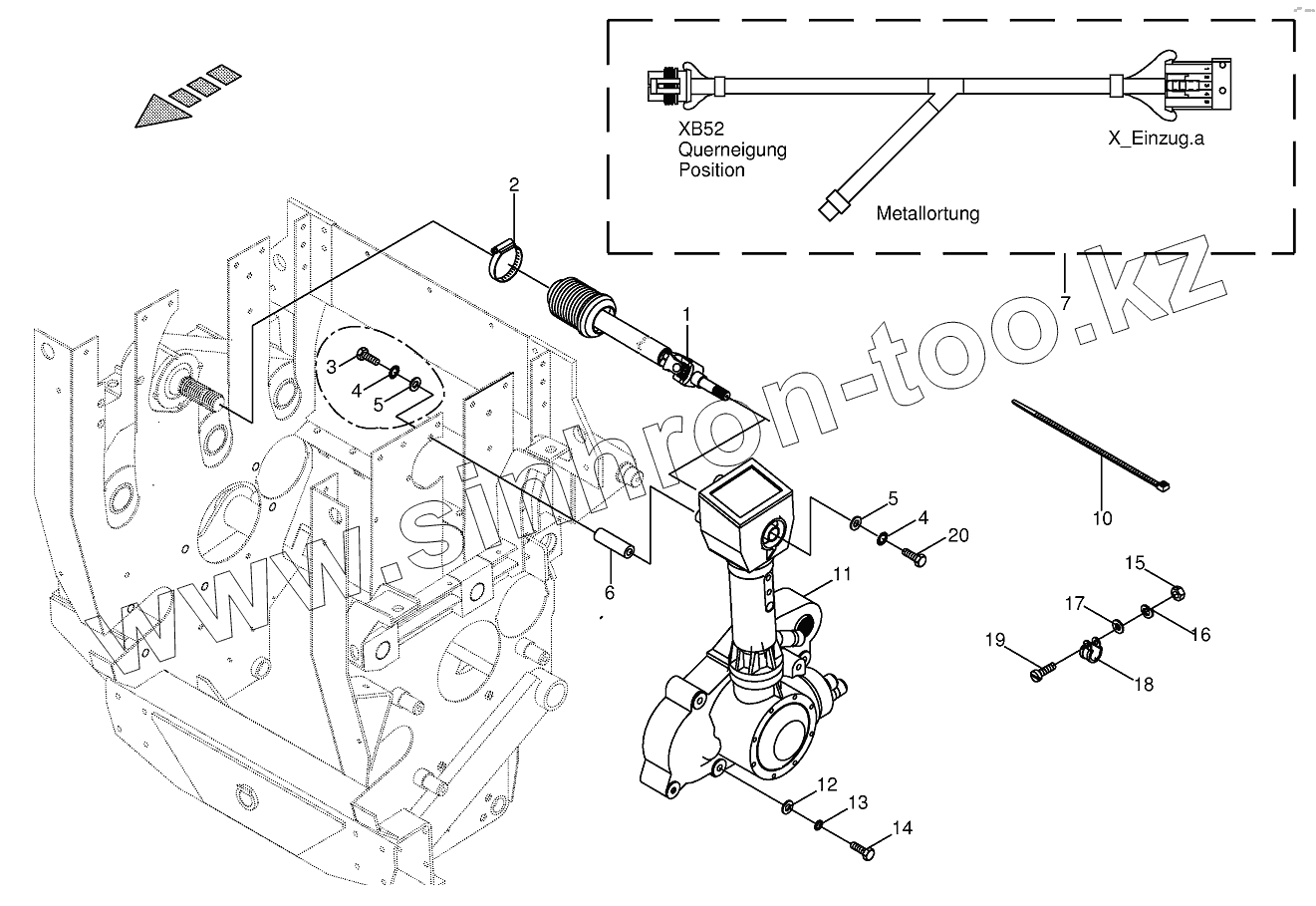

Схема

1

2

3

4

4

5

5

6

7

10

11

12

13

14

15

16

17

18

19

19

20

Позиция на иллюстрации	Заводской номер детали		Название детали
1	009559010		Pto drive shaft
2	009240070		Tube clip
3	009014610		Hex head bolt
4	009099101		Detent edged washer
5	009105061		Washer
6	002243710		Bushing
7	003031457		Wiring harness-feed system
10	009226711		Cable band
11	009558060		Roller gear-below
12	009103031		Washer
13	009099121		Detent edged washer
14	009014920		Hex head bolt
15	009082100		Hex nut
16	009099081		Detent edged washer
17	009104130		Washer
18	009240610		Tube clip w. rubber
19	009002531		Hex head bolt
19	009006120		Hex head bolt
20	009014631		Hex head bolt
