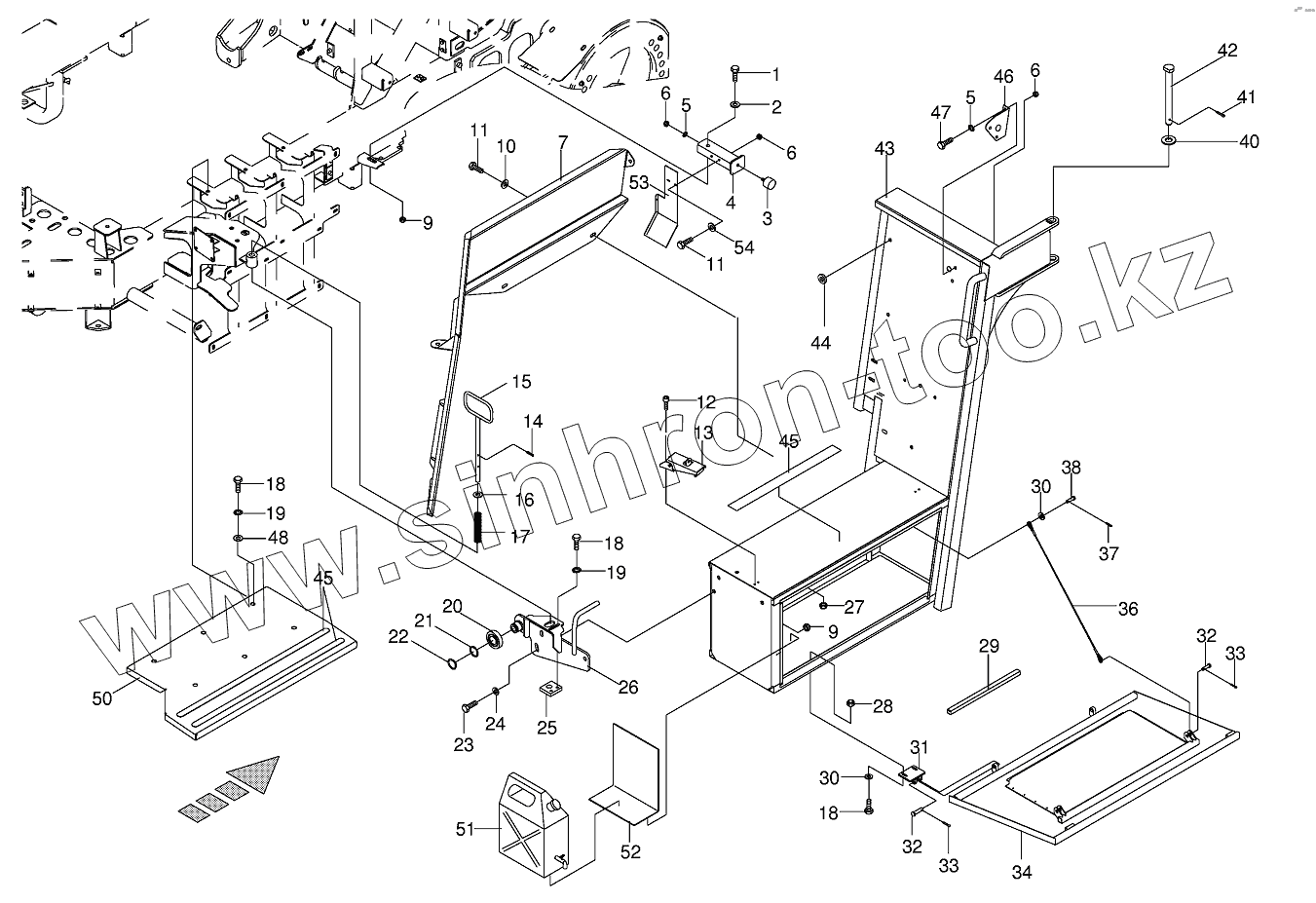

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Joint / Wheel chock

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
5
6
6
6
7
9
9
10
11
11
12
13
14
15
16
17
18
18
18
19
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
32
33
33
34
36
37
38
40
41
42
43
44
45
45
46
47
48
50
51
52
53
54
Позиция на иллюстрации Заводской номер детали Название детали
1 009006550 Hex head bolt
2 009105061 Washer
3 009242270 Rubber pad
4 002174020 Support
5 009099081 Detent edged washer
6 009087060 Locknut
7 002167940 Guard
9 009087010 Locknut
10 009106030 Washer
11 009006140 Hex head bolt
12 009030281 Allen screw
13 009242190 Clamping lock
14 009126442 Roll pin
15 002255691 Securing lever
16 009105122 Washer
17 002803850 Pressure spring
18 009006360 Hex head bolt
19 009099091 Detent edged washer
20 009303190 Runner
21 009111340 Shim ring
22 009115410 Circlip
23 009006580 Hex head bolt
24 009103200 Washer
25 002264730 Threaded plate
26 002264716 Stop lever
27 009082071 Hex nut
28 009082120 Hex nut
29 009386941 Rubber profile-Id.-no.= 1m
30 009104140 Washer
31 002227691 Hinge plate
32 009160100 Pin
33 009120631 Cotter pin
34 002255440 Cover
36 002255720 Tag line without thimble
37 009120461 Cotter pin
38 009160050 Pin
40 009105141 Washer
41 009121111 Cotter pin
42 002227700 Bearing bolt
43 002256254 Tool box
44 002281880 Enclosure
45 009394041 Locking tab
46 002177310 Lamp support-right
47 009006120 Hex head bolt
48 009103530 Washer
50 003601310 Соvеr plаtе-inсl. lосking tаb
51 009402620 Water tank
52 002282630 Support plate
53 002167910 Splash guard
54 009104130 Washer
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
