Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Hydraulic components-discharge

Тип техники

Марка

Модель

Схема

1

2

3

5

6

9

10

11

11

12

12

12

13

13

13

14

15

16

17

18

19

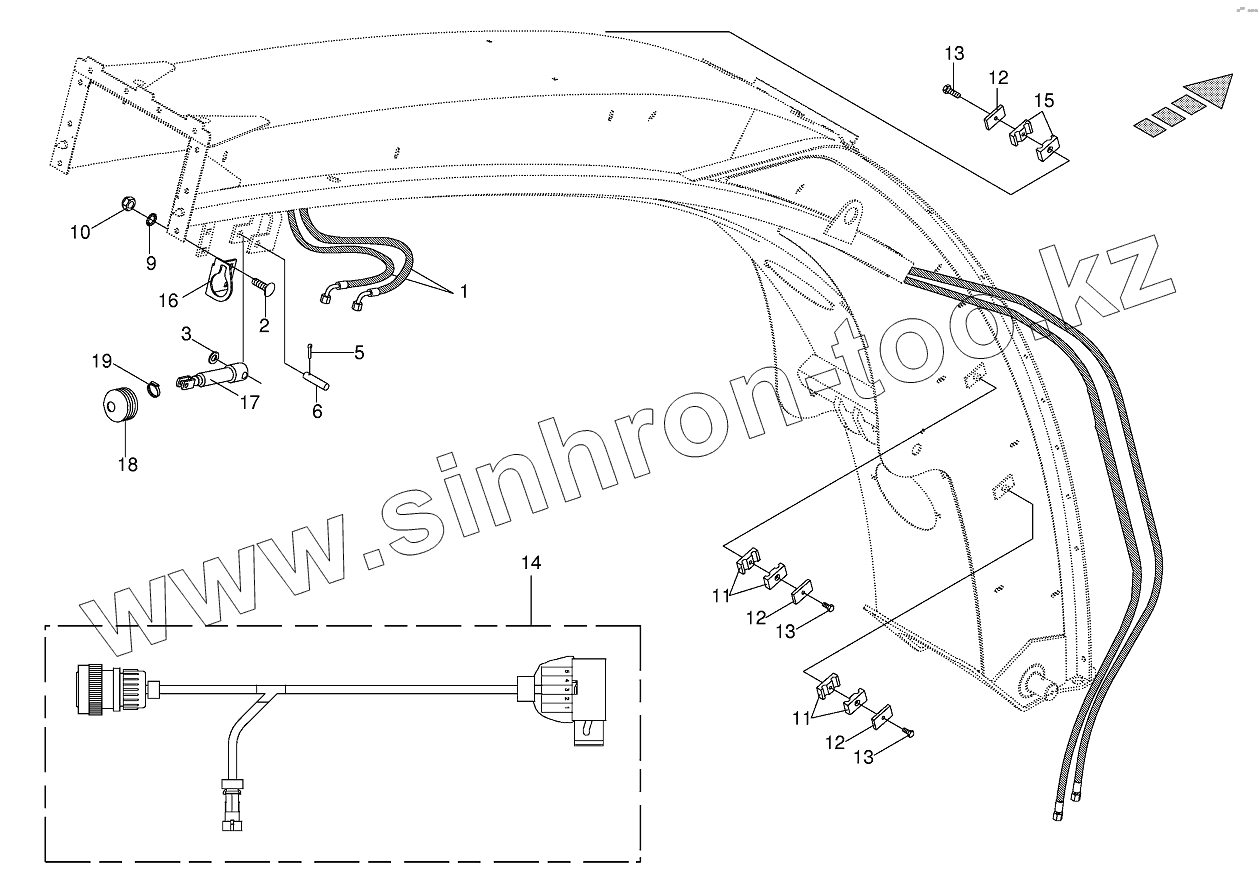

Позиция на иллюстрации	Заводской номер детали		Название детали
009187850	009187850		Sealing set
1	009200800		High pressure hose line
2	009048501		Coach bolt
3	009105102		Washer
5	009120661		Cotter pin
6	002226441		Pin
9	009099091		Detent edged washer
10	009087580		Locknut
11	009251050		Tube clamp-2 halves
12	009251340		Cover plate
13	009010420		Hex head bolt
14	003031700		Wiring harness
15	009251080		Tube clamp-2 halves
16	002164910		Cylinder support
17	002225620		Hydraulic cylinder
18	009403910		Bellows
19	009240030		Tube clip

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
