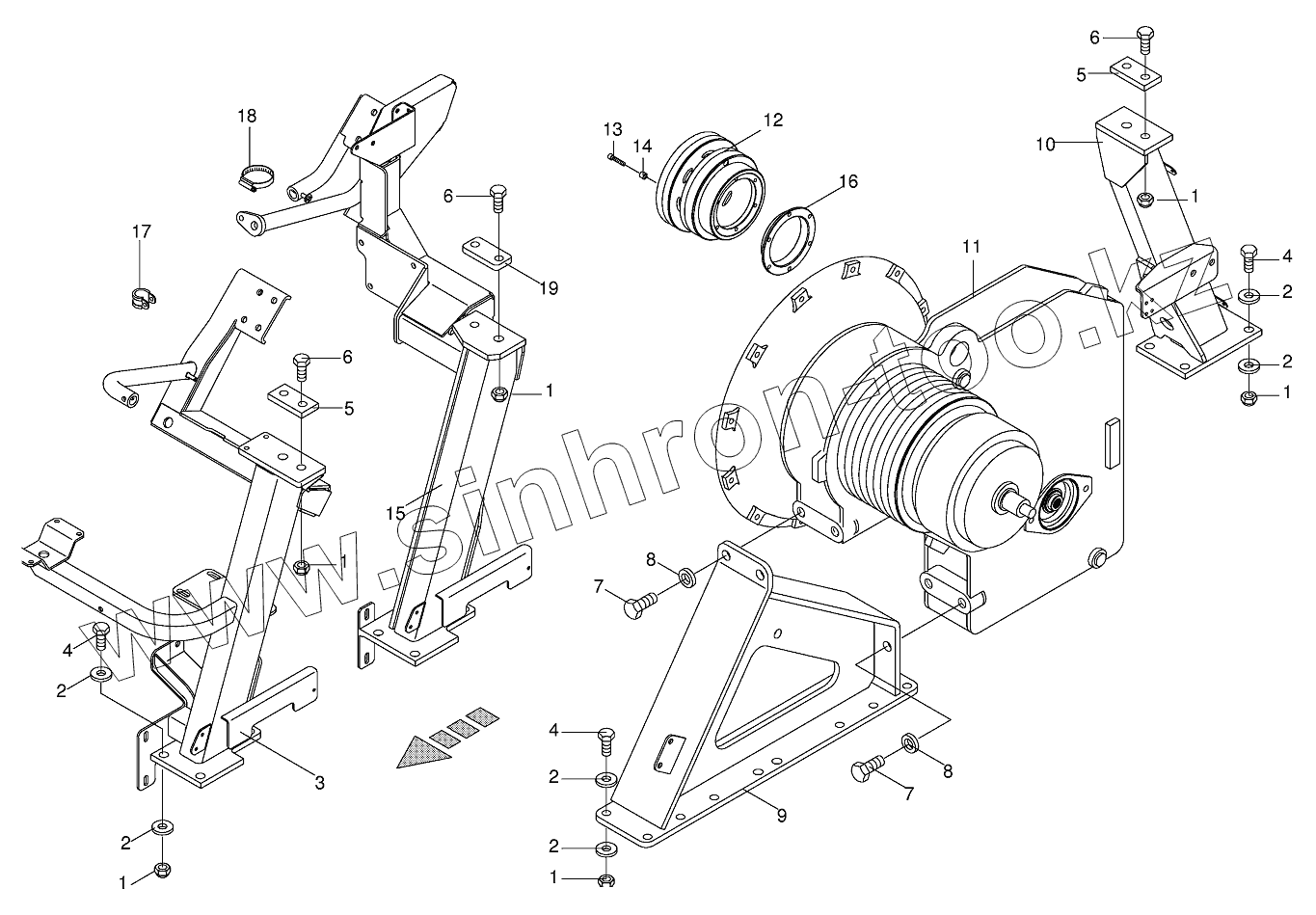

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Engine support

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
1
1
1
1
1
2
2
2
2
2
2
2
3
3
4
4
4
4
5
5
5
6
6
6
6
7
7
7
8
8
8
9
9
10
10
10
10
11
11
12
12
12
13
13
14
14
15
15
16
16
17
17
17
18
18
19
19
Позиция на иллюстрации Заводской номер детали Название детали
1 009082200 Hex nut
2 009103620 Washer
3 002167480 Engine support-right front
4 009006780 Hex head bolt
5 002217770 Plate
6 009006770 Hex head bolt
7 009006880 Hex head bolt
8 009103300 Washer
9 002246700 Engine support
10 002266130 Engine support-back right
10 002246720 Engine support-back right
11 002175350 Motor output gear
11 002174690 Motor output gear
12 002276201 Cup washer
12 002284100 Cup washer
13 009033400 Allen screw
13 009030800 Allen screw
14 002211670 Bushing
15 002167710 Engine support-right front
16 003508930 Ring
17 009240240 Tube clip w. rubber
17 009240610 Tube clip w. rubber
18 009240290 Tube clip
19 002167990 Plate
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
