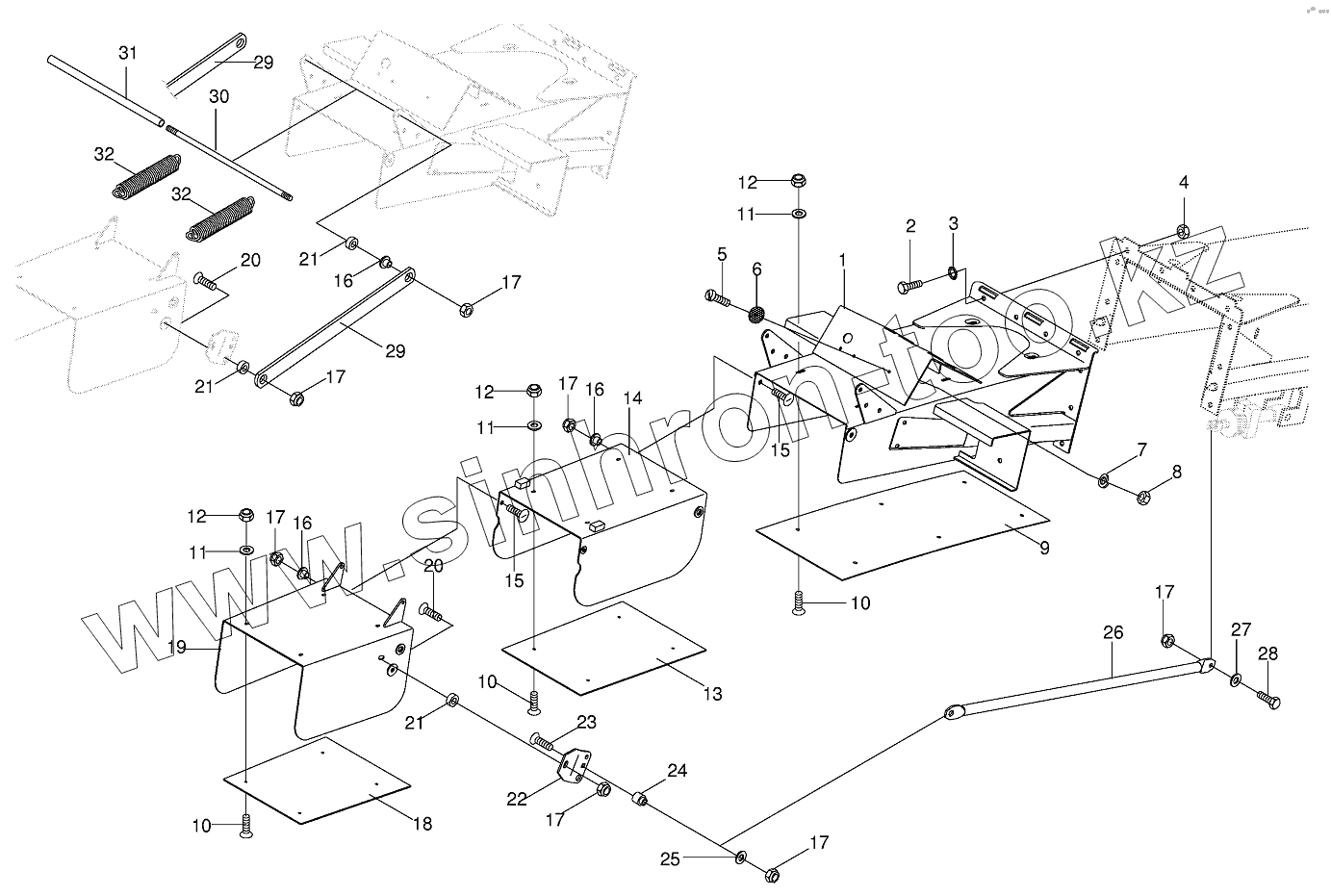

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge flap-end piece

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
2
3
4
5
6
7
8
9
10
10
10
11
11
11
12
12
12
13
14
15
15
16
16
16
17
17
17
17
17
17
17
18
19
20
20
21
21
21
22
23
24
25
26
27
28
29
29
30
31
32
32
Позиция на иллюстрации Заводской номер детали Название детали
1 002260951 Chute extension
2 009006360 Hex head bolt
3 009099091 Detent edged washer
4 009082120 Hex nut
5 009037471 Allen screw
6 009245351 Rear reflector-red
7 009100310 Spring washer
8 009082071 Hex nut
9 002287510 Wearing plate
10 009040051 Countersunkscrew
11 009103511 Washer
12 009087041 Locknut
13 002288122 Wearing plate-conical
14 002261073 Deflector
15 009051542 Coach bolt
16 002225641 Bushing
17 009087580 Locknut
18 002287993 Wearing plate-conical
19 002261063 Deflector
20 009052551 Coach bolt
21 002288220 Bushing
22 002225823 Support
23 009047570 Coach bolt
24 002164920 Bushing
25 009103610 Washer
26 002260914 Flap strut
27 009104140 Washer
28 009006380 Hex head bolt
29 002225804 Strut
30 002288210 Threaded rod
31 002260921 Spacer tube
32 002806040 Tension spring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
