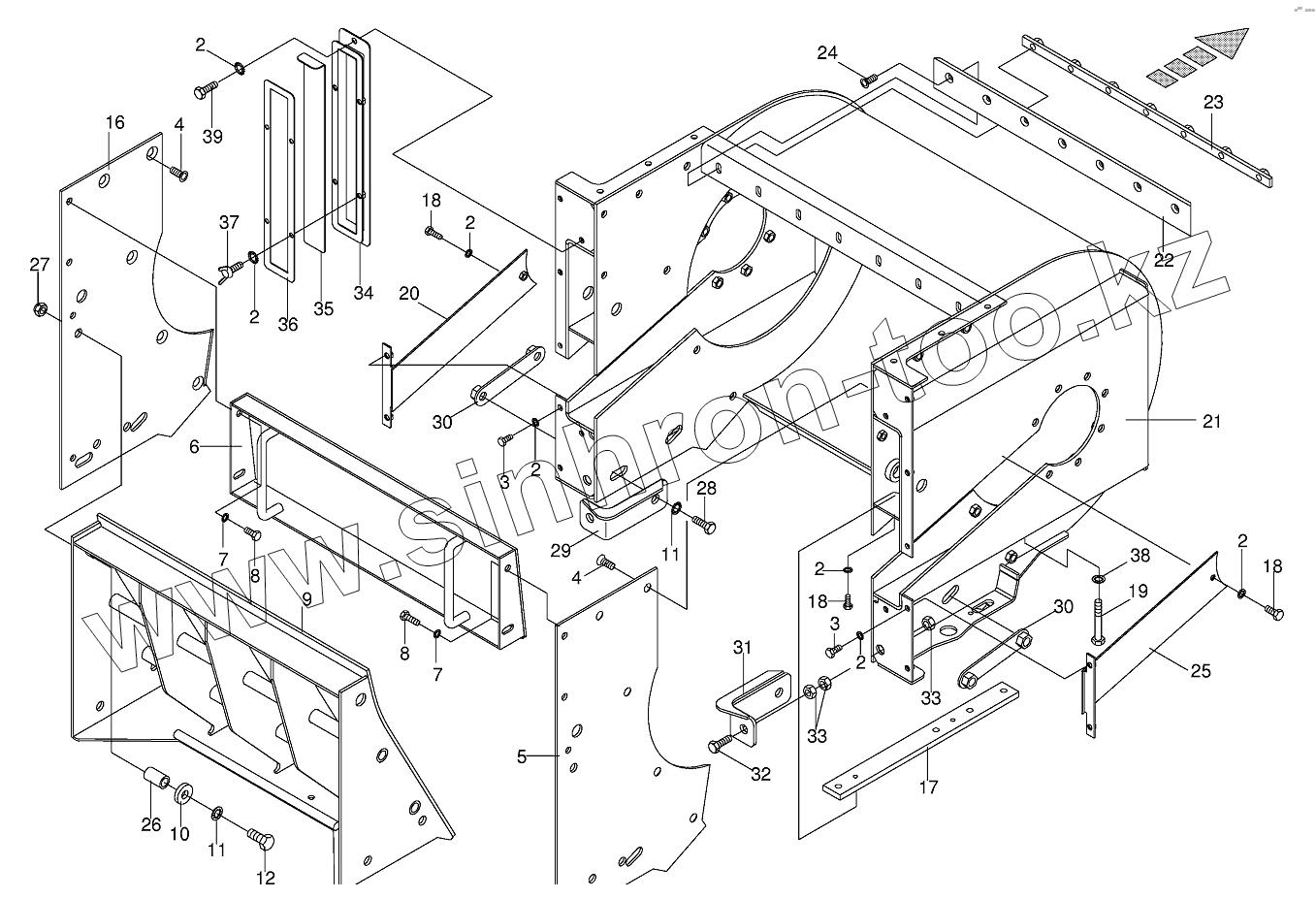

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge accelerator housinge

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
2
2
2
2
2
2
2
3
3
4
4
5
6
7
7
8
8
9
10
11
11
12
16
17
18
18
18
19
20
21
22
23
24
25
26
27
28
29
30
30
31
32
33
33
34
35
36
37
38
39
Позиция на иллюстрации Заводской номер детали Название детали
2 009099081 Detent edged washer
3 009006120 Hex head bolt
4 009040620 Countersunkscrew
5 002199971 Wearing plate-right
6 002195161 Rear panel
7 009099091 Detent edged washer
8 009006360 Hex head bolt
9 002165660 Discharge trough
10 009103620 Washer
11 009099121 Detent edged washer
12 009011371 Hex head bolt
16 002199961 Wearing plate-left
17 002240441 Threaded bar
18 009006140 Hex head bolt
19 009014600 Hex head bolt
20 002199841 Cover-left
21 002165610 Housing
22 002241220 Stripper
23 002219721 Support bar
24 009040490 Countersunkscrew
25 002199871 Cover-right
26 002165600 Bushing
27 009087161 Locknut
28 009006770 Hex head bolt
29 002165560 Armature-left
30 002165590 Threaded piece
31 002165530 Armature-right
32 009003481 Hex head bolt
33 009082200 Hex nut
34 002215650 Transition
35 002215640 Slider
36 002215632 Clamping frame
37 009061320 Winged screw
38 009099101 Detent edged washer
39 009006120 Hex head bolt
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
