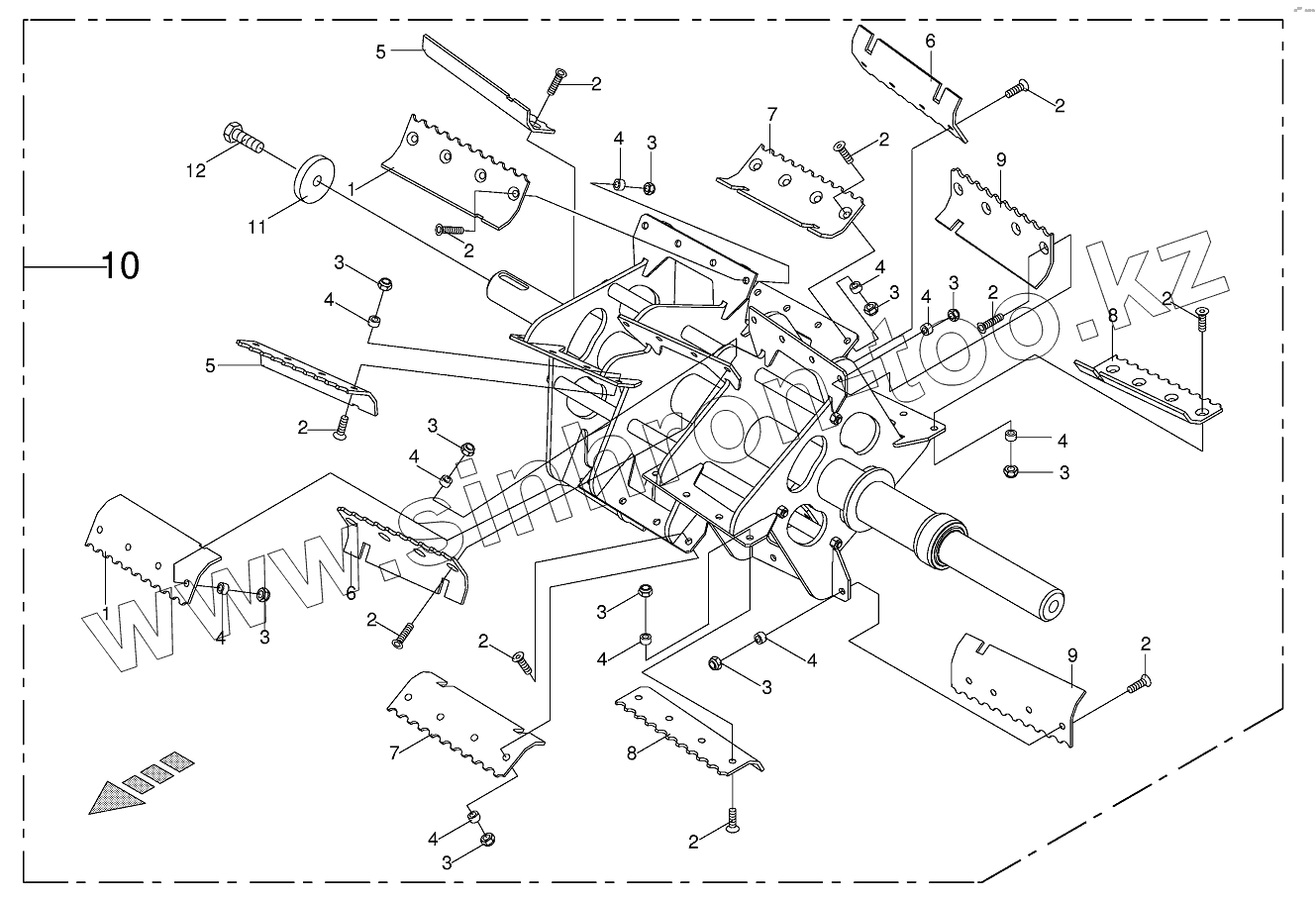

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Discharge accelerator

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
2
2
2
2
2
2
2
2
2
2
3
3
3
3
3
3
3
3
3
3
4
4
4
4
4
4
4
4
4
4
5
5
6
6
7
7
8
8
9
9
10
11
12
Позиция на иллюстрации Заводской номер детали Название детали
1 002161350 Elevator paddle-right 2, R2, by pairs
2 009040650 Countersunkscrew
3 009087010 Locknut
4 002276801 Bushing
5 002161340 Elevator paddle-right 1, R1, by pairs
6 002161320 Elevator paddle-middle 1, M1, by pairs
7 002161330 Elevator paddle-middle 2, M2, by pairs
8 002161300 Elevator paddle-left 1, L1, by pairs
9 002161310 Elevator paddle-left 2, L2, by pairs
10 002244976 Rotor
11 002219990 End plate
12 009003520 Hex head bolt-left-hand thread
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
