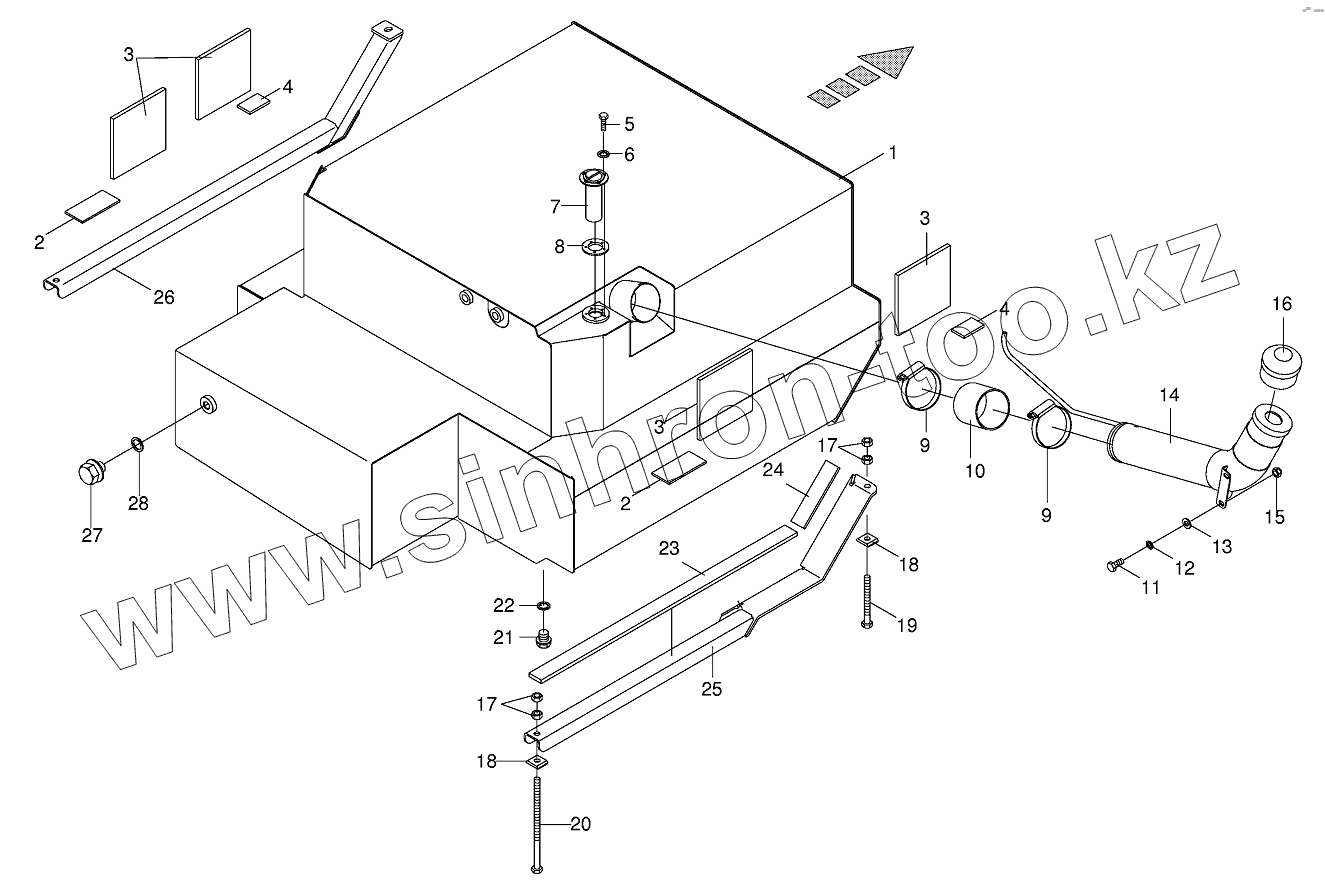

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Diesel fuel tank

Тип техники

Марка

Модель

Схема

1

2

2

3

3

3

4

4

5

6

7

8

9

9

10

11

12

13

14

15

16

17

17

18

18

19

20

21

22

23

24

25

26

27

28

Позиция на иллюстрации	Заводской номер детали		Название детали
1	002166800		Diesel tank
2	002274651		Rubber plate-back top
3	002274620		Rubber plate
4	002274641		Rubber plate-small front
5	009002920		Hex head bolt
6	009100310		Spring washer
7	002280071		Sender plunging tube
8	009400460		Gasket
9	009240210		Tube clip
10	002229410		Hose
11	009006160		Hex head bolt
12	009099081		Detent edged washer
13	009104130		Washer
14	002167240		Filler neck
15	009087060		Locknut
16	009401230		Oil tank filler cap
17	009082200		Hex nut
18	002253440		Pressure plate
19	009014900		Hex head bolt
20	009002220		Hex head bolt
21	009060101		Screw plug
22	009377270		Gasket ring
23	002274610		Rubber plate-below
24	002274630		Rubber plate
25	002167330		Carrying profile-right
26	002167310		Carrying profile-left
27	009060160		Screw plug
28	009377460		Gasket ring

Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
