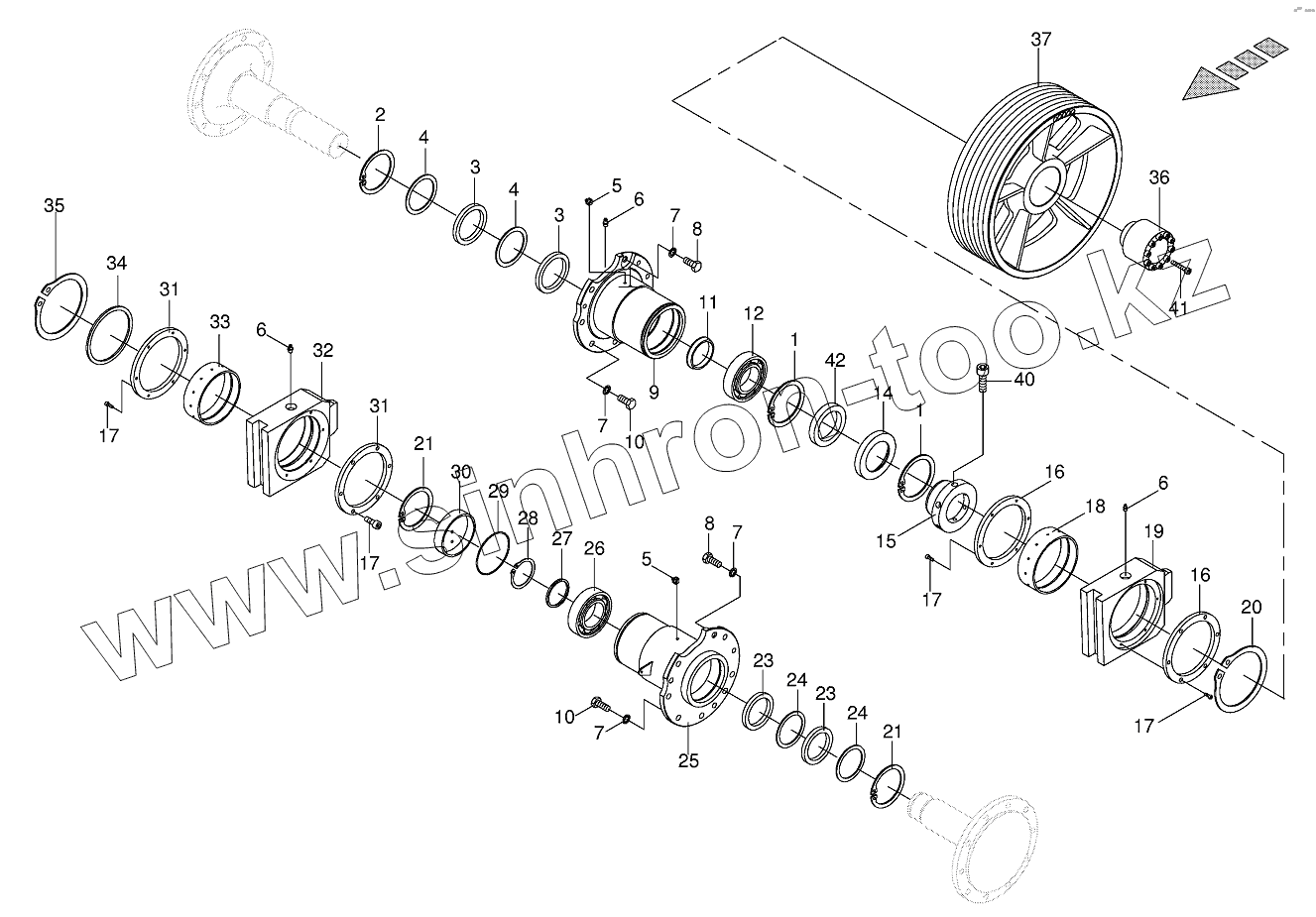

Каталог запасных частей к технике: KRONE BIG-X-V8/BIG-X-V12. Chopping drum bearing

zoom-in zoom-out enlarge shrink circle-right circle-left file-text2 info cart
1
1
2
3
3
4
4
5
5
6
6
6
7
7
7
7
8
8
9
10
10
11
12
14
15
16
16
17
17
17
17
18
19
20
21
21
23
23
24
24
25
26
27
28
29
30
31
31
32
33
34
35
36
37
40
41
42
Позиция на иллюстрации Заводской номер детали Название детали
1 009116980 Circlip
2 009116940 Circlip
3 009360680 Radial-shaft sealing ring
4 002172351 Intermediate washer
5 009191060 Grease niple
6 009191050 Grease niple
7 009099121 Detent edged washer
8 009003351 Hex head bolt
9 002172313 Bearing housing-left
10 009006750 Hex head bolt
11 002172920 Thrust ring
12 009319220 Pendular roller bearing
14 002172320 Ring-outside
15 002172331 Sliding ring
16 002172290 Cover disc
17 009030431 Allen screw
18 002172280 Bearing bush
19 002173330 Bearing housing-left, incl. bushing
20 009115400 Circlip
21 009116960 Circlip
23 009360610 Radial-shaft sealing ring
24 002241281 Intermediate washer
25 002283090 Bearing housing
26 009319200 Pendular roller bearing
27 002240300 Supporting disc
28 009115700 Circlip
29 009375340 O-ring
30 002240281 Cover
31 002241250 Cover disc
32 002173340 Bearing housing-right, incl. Bushing
33 002241240 Bearing bush
34 002241340 Supporting disc
35 009115330 Circlip
36 009400930 Cone-type tensioner-incl. screw
37 002268250 V-belt pulley
40 009030731 Allen screw
41 009031161 Allen screw
42 009360650 Radial-shaft sealing ring
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер
